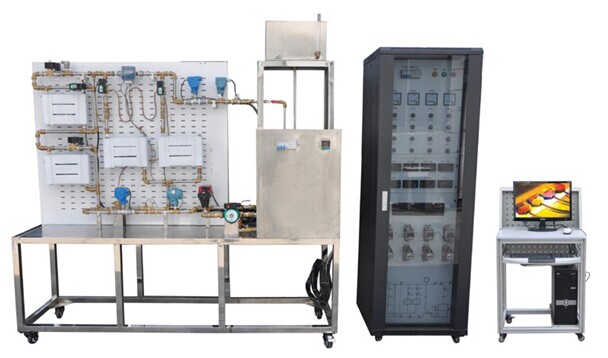

TYK-RGX01型 热水供暖循环系统综合实训装置
一、产品概述
"TYK-RGX01型 热水供暖循环系统综合实训装置" 是北京理工伟业公司以可编程控制器PLC为控制核心，上位机组态软件作为监控界面，实时显示工作状态与运行参数。系统主要由电热水锅炉、供热管道和散热片三个基本部分组成，并设有膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、温度采集模块、压力采集模块、流量采集模块等附属设备，可组成单管顺流式、单管跨跃式、双管上供下回式三种不同的系统形式。适用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训。
二、技术性能
1.输入电源：三相四线～380V±10% 50Hz
2.工作环境：温度 -10℃～+40℃；相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜10kVA
4.设有电压型漏电保护、电流型漏电保护、接地保护，安全符合相关国家标准。
三、系统配置
1.实训台
实训台采用不锈钢拼合结构，整个供暖系统布置在网孔板上。
2.热水供暖系统
系统由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、涡轮流量传感器、压力变送器、温度传感器和自动排气阀等设备组成。
主要设备的技术参数如下：
(1)电热水锅炉
额定功率：9kW
供热面积：108m2
供热量：7740kcal/h
(2)膨胀水箱
采用不锈钢材料制成，配有信号管（用于监测水箱内的水位）
(3)小型热水泵
额定功率：95W
额定扬程：6m
额定流量：1.08m3/h
（4）PLC主机
西门子CPU 224(1个)
数字量扩展模块EM223（1只）
模拟量扩展模块EM231（2只）
3.控制柜
铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及PLC主机单元。
四、实训项目
1.掌握热水供暖系统的形式、特点及管网与用户的连接方式
2.热水供暖系统的安装与调试
3.热水供暖用户热计量
4.热力工况调节
5.PLC可编程控制器编程及调试
6.组态软件的应用
五、配置清单
|
序号
|
名 称
|
主要部件、器件及规格
|
|
1
|
电气控制柜
|
长×宽×高为600×600×1773m
|
|
2
|
实训对象
|
长×宽×高为2200×700×2090mm
|
|
3
|
循环水系统
|
小型离心式热水泵（额定功率：95W、额定扬程：6m、额定流量：1.08m3/h）、4套散热器（进出口管径：DN20）、1套自力式压差控制阀（安装方式：螺纹连接、公称压力：1.6MPa、介质温度：0～150℃、导压管长度：1.6m、导压管连接端尺寸：3/4管螺纹）、5个电磁阀（工作电压：AC220V）、2个电动球阀（工作电压：DC3.3V，进出口管径：DN15）、2个手动球阀、Y型三通过滤器（材质：黄铜）、不锈钢铝塑复合管及自动排气阀
|
|
4
|
电加热锅炉
|
电加热水器（外壳：不锈钢、工作电压：AC380V、功率：2.0KW、进出水口径：DN20、水温设置：40～95℃、）
|
|
5
|
监控仪表
|
指针式交流电压表：量程0～450V；
|
|
6
|
光盘
|
力控组态软件、西门子PLC编程软件、配套应用程序、实验指导书、使用说明书等
|
|
7
|
型材电脑桌
|
|
|
8
|
组态软件加密锁
|
768点
|
|
9
|
PC/PPI通讯电缆
|
|
|
10
|
扳手
|
0-250mm
|
|
11
|
螺丝刀
|
十字
|
|
12
|
内六角扳手
|
6mm
|
|
13
|
产品使用说明书
|
|
|
14
|
产品实验指书
|
|
