一、概 述

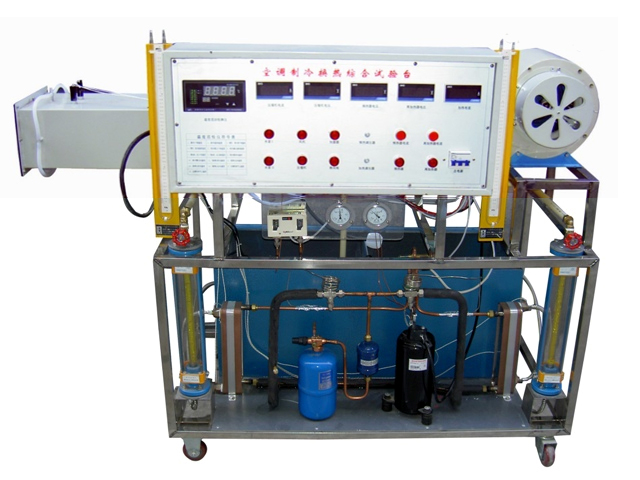

    TYK-RZL02型 空调制冷换热综合实验装置是根据国家劳动和社会保障部组织编写的《制冷设备维修工》职业技术、职业资格培训教材以及《教育部关于加强高职高专教育人才培养工作的意见》为依据而研制。本实训装置适用于大中专、高职高专、技工院校制冷专业等开设的《制冷基础》、《制冷设备维修工》、《空调器维修》、《空调技术》等专业课程实训教学。

二、技术性能
1、输入电源：单相三线～380V±10%  50Hz
2、工作环境：温度-10℃～+40℃， 相对湿度＜85%(25℃)， 海拔＜4000m
3、装置容量：小于等于1.5kVA
4、冷却：风冷
5、功率：7kW
6、重  量：300kg
7、外形尺寸（大约）：外形尺寸1800×700×1500mm、
8、安全保护：具有漏电压、漏电流过流保护装置，安全符合国家标准。
二、基本功能
1、主要组成：16路巡检仪、pt100、测试风洞；引风机、调节风门、制冷压缩机、板式换热器、储液罐、U型管、转子流量计、斜管微压计、膨胀阀、干燥过滤器、高低压控制器、加热器、压力表、加湿器、水泵、水箱、数显表、膨胀阀、不锈钢移动式实验台等
2、测量功能：压缩机进气温度、排气温度、进气压力、排气压力、空气处理前后各点温度湿度、房间空气的流速、蒸发器冷却介质流量。
3、俱有热泵功能
三、实验目的
1、直流空调过程演示；
2、通过实测的温度、压力、风量，计算出空调过程热量及热平衡误差；
3、测定制冷压缩机性能；通过改变风量、温度、流量工况、
4、测定换热器（加热器、表冷器）性能实验
5、制冷热的相互间的关系
四、配置表
