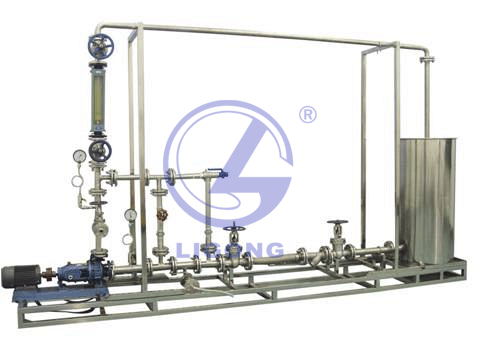

一、装置功能 （1）实训装置能够使学生掌握管道、管件、阀门、水箱、水泵及测量仪表等组成化工生产工艺流程。 （2）根据工艺要求制定设备连接方案、并完成管路组装、水压实验、管路拆卸等工作。 （3）化工设备如管件、阀门、水箱、水泵出现故障应及时检查出并排除。 （4）能够完成设备维修等10项技能训练。 （5） 实训装置使学员掌握化工管路拆装方面的理论知识（化工管路基本概念、流体输送设备及管路拆装安全操作规程等）。 二、外形尺寸 对象部分：3000×800×2000(长×宽×高mm)。 测控部分：开关盒集成于对象部分之上。 外配设备：无。 三、公用工程 水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。 电：电压AC380V，功率4.4kW，三相四线制（三火线一零线）。每个实验室需配置1~2个接地点（安全地及信号地）。 气：无。 四、拆装工具及检漏工具 序号 名称 规格 单位 数量 1 管子钳 450mm 把 1 2 套筒扳手 22~24 把 1 3 橡胶榔头 2.5寸 把 1 4 螺丝一字批 大号 把 1 5 螺丝十字批 大号 把 1 6 平口钳 大号 把 1 7 尖...
