一、装置特点

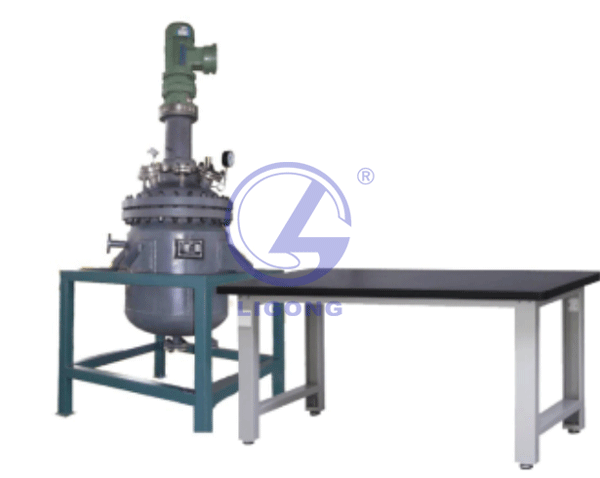

系统主要由反应釜、搅拌电机、拆装工具、清洗工具、工具货架等组成，用于学员掌握反应釜的内部结构、拆装作业、试压查漏系统作业，以及了解掌握反应釜高压清洗、试漏、盲板抽堵、系统置换等检维修作业流程的有关知识。配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管件识辨、四大化工参量的安装、检测、显示等。能够实现“教、学、做、训、考”等一体化教学实验流程。

二、装置功能

（1）便于考察学生选择配件能力、拆装能力、装置运行情况、完成任务情况等，有相应的判断标准及方法。
（2）整套系统能够实现“教、学、做、训、考”一体化。
（3）提供足够的备选配件、拆装工具、检验运行的设备等。
（4）经常拆装的部件坚实、耐用，便于学生长期使用，并能提供更新设备。

三、实训内容

1、掌握反应釜拆装工艺流程图的识读；
2、认识反应釜结构、管路管件、阀门、搅拌电机及掌握搅拌电机、阀门的选用与安装；
3、掌握填写反应釜拆装所需的工具和易耗品清单；
4、掌握反应釜的组装、试压操作规程。
5、掌握盲板抽堵和系统置换操作技能训练
6、掌握装置异常及应急情况处理方法，能够正确处理如系统超压、搅拌器不启动、反应釜法兰泄露、装置断电等异常情况处理。

四、外形尺寸

对象部分：Q235,8号方管，800×800×1200mm。
测控部分：开关盒集成于对象部分之上。
外配设备：无。

五、公用工程

水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。
电：电压AC380V，功率4.4kW，三相四线制（三火线一零线）。每个实验室需配置1~2个接地点（安全地及信号地）。
气：无。

六、拆装工具及试压检漏设备
