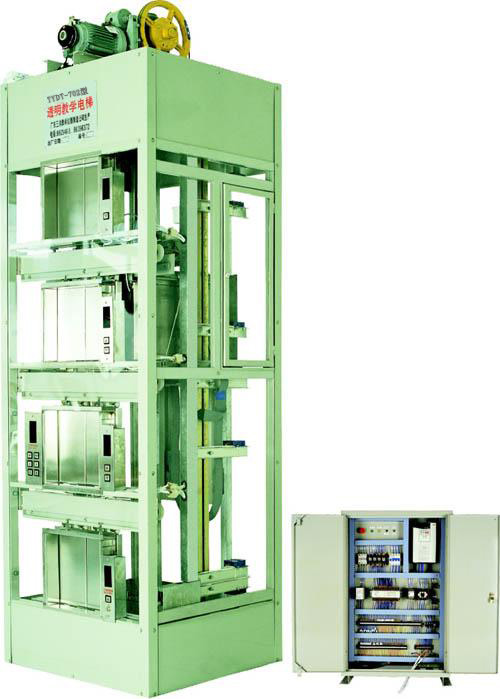

TYK-DT402型透明仿真模拟电梯

一、设备概述： TYK-DT402型透明仿真模拟电梯是为大中专院校、职业技校电梯工程及自动化课程演示教学而设计的，其控制元件全电脑化，可编程，电动机驱动采用进口变频调速器，功能与真实的变频调速电梯相同，具有全集选功能，能自动平层，自动关门，响应轿内，外呼梯信号。该实训电梯是真实电梯的缩小版，框架采用实际电梯框架，为使内部构造讲解直观，外罩采用进口透明有机玻璃制造，内部一目了然，内部构件全部采用镀锌处理，耐腐蚀性能良好，维修保养简单。 TYK-DT402型电梯模型可作自动化专业的电梯程序教学与故障排除实习之用，也可作职业技校的电梯安装维修演示操作之用。二、设备结构：1、井道柜架：相当于电梯附着的建筑物，为电梯提供支承，固定导轨，是钢架结构。2、曳引机：位于柜架顶部，是电梯的动力装置。安装在两条承重梁上，他主要由以下部分组成：1)电动机：鼠笼式三相感应电动机，采用交流变频(VVVF)驱动方式，电梯起动时，变频器使定子电流频率从极低频率开始，按控制要求上升到额定频率，减速时，使转速...

分类：

电梯安装维修实训考核设备

二、设备结构：
1、井道柜架：相当于电梯附着的建筑物，为电梯提供支承，固定导轨，是钢架结构。
2、曳引机：位于柜架顶部，是电梯的动力装置。安装在两条承重梁上，他主要由以下部分组成：
1)电动机：鼠笼式三相感应电动机，采用交流变频(VVVF)驱动方式，电梯起动时，变频器使定子电流频率从极低频率开始，按控制要求上升到额定频率，减速时，使转速相应从额定频率开始平滑地下降到零，实现电梯平层，保证了电梯运行平稳，模拟真实电梯良好的合适感。
2)制动器：只在电梯通电运转时间松闸，当电梯停止时制动并保持轿厢位置不变，工作电压DC110V。
3)控制器：采用蜗轮杆减速器，具有高密度、高效率、低噪音的特点。
4)曳引轮：绳槽为半圆槽，提供钢丝绳与绳轮之间的磨擦力。
3、控制屏：
1)变频器：根据PLC给出的指令，对电机的电源频率、电压进行调制，使电机平衡。
2)可编程序控制器(PLC)：控制电梯的运行状态，根据内选信号，对电梯的位置进行逻辑判断，然后给出运行指令，使电梯实现应答呼梯信号，顺向堆停，反向保留信号，自动关门等功能。
3)安全及门锁回路：由继电器回路组成，急停，门锁开关的通断决定安全及门锁回路的正常与否，以使PLC断送电梯是否处于安全状态。 4、导轨：分别有轿厢导轨和对重导轨保证轿厢及对重作垂直运动。
5、轿厢：由曳引钢丝绳悬挂，通过曳引机另一端连接对重，在
导轨上运行，轿厢装备自动化，门上装有连锁开关，当门关闭后电梯才能运行，门上还有安全触板，当关门过程中碰到障碍物时，轿门马上开启。 6、对重：与轿厢连接，作用是平衡轿厢的重量。
7、层门：门上有门锁开关，当层门关闭后，电梯才能启动。
8、操纵箱：设在柜架正面左侧，模拟乘客在轿厢内选层的信号输入设备，包括：
1)数字显层器：七段数码显示轿厢所在楼层
2)“1”、“2”、“3”、“4”选层按钮
3)关门铵钮
4)方向指示灯：电梯运行方向指示
5)电源锁：开关电梯电源，即首层外呼盒
9、减速倍系统：由永磁感应器构成，提供轿厢停层位置信号
10、终端保护开关：感应器提供电梯运行终端信号，电梯超过它时，安全回路及电源被切断，保证电梯不超出终端。
三、主要参数：
1）电梯轿厢尺寸：600×500×560（宽×深×高），外尺寸。
2）门口尺寸：380×470（宽×高）
3）井道框架外围尺寸：980×820×4000（宽×深×高）。
4）设备自重：约600㎏。
5）曳引机功率：0.75KW。电压380V或220V两种。
6）额定电流：2.5A。
7）供电电源：三相五线，380V，50HZ。
8）变频器：三菱A540。
9）可编程控制器（PLC）：日本三菱FX系列。
10）控制方式：集选（JX）。
11）电梯层站：4/4。
四、考核故障说明
1．感应器故障：减速信号、平层信号等16个故障点
2．触点、开关、按钮故障：各类开关、按钮故障等18个故障点
3． PLC输出继电器故障：内选按钮灯输出继电器损坏、显示输出继电器损坏等10个故障点
五、设备配置

序号	名称	单位	数量
1	四层四站电梯井道实验装置	台	1
2	电源控制装置	张	1
3	配套易损器材	套	1
4	工程材料	套	1
5	配套资料袋	套	1
