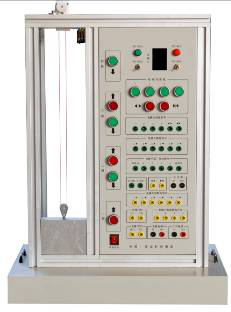

TYK-DT4S型四层电梯实训模型

一、设备概述 TYK-DT4S型四层电梯实训模型是我公司可编程控制实训系列装置的配套设备，可以在该设备上设计各种电梯控制实训项目，设备采用安全连线的链接方式，便于安装与拆卸；该模型设计合理方便学生接线、布线。整个模块体积小、重量轻，方便扩展至其它实训台。该设备可完成电梯控制单元的实训项目：自动平层；自动开关门指示；手动提前开关门；顺向截梯，*远端反向截梯；上下限位；层门联锁保护等项目。二、技术参数1、交流电源：单相AC 220 V±10% 50Hz；2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；3、外形尺寸：长×宽×高=600mm×400mm×800mm；4、整机功耗：≤0.5 kVA；5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线三、功能特点1）上电后当电梯没处在一层时，按复位按钮复位。初始状态是关门指示灯亮，开关门门指示灯灭，按钮向上，开门按钮向下。2）当有外呼梯信号到来时，轿厢响应该呼梯信号...

分类：

电梯安装维修实训考核设备

一、设备概述
TYK-DT4S型四层电梯实训模型是我公司可编程控制实训系列装置的配套设备，可以在该设备上设计各种电梯控制实训项目，设备采用安全连线的链接方式，便于安装与拆卸；该模型设计合理方便学生接线、布线。整个模块体积小、重量轻，方便扩展至其它实训台。
该设备可完成电梯控制单元的实训项目：自动平层；自动开关门指示；手动提前开关门；顺向截梯，*远端反向截梯；上下限位；层门联锁保护等项目。

二、技术参数
1、交流电源：单相AC 220 V±10% 50Hz；
2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；
3、外形尺寸：长×宽×高=600mm×400mm×800mm；
4、整机功耗：≤0.5 kVA；
5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
三、功能特点
1）上电后当电梯没处在一层时，按复位按钮复位。初始状态是关门指示灯亮，开关门门指示灯灭，按钮向上，开门按钮向下。
2）当有外呼梯信号到来时，轿厢响应该呼梯信号，到达该楼层时，轿厢停止运行，拨动关门按钮向下，开门指示灯灭，然后拨动开门按钮向上，开门指示灯亮延时5S后灭，再拨动关门按钮向上。
3）当有内呼梯信号到来时，轿厢响应该呼梯信号，到达该楼层时，轿厢停止运行，拨动关门按钮向下，开门指示灯灭，然后拨动开门按钮向上，开门指示灯亮延时5S后灭，再拨动关门按钮向上。
4）电梯未平层或运行时，开门按钮和关门按钮均不起作用。平层且电梯轿厢停止运行后，按开门按钮轿厢门打开，按关门按钮轿厢门关闭。
四、实训项目
1）可编程控制器高级指令编程实训；
2）传感器应用技术实训；
3）单电梯控制技术；
4）单项设备组应用技术；
5）线圈互锁保护；
6）上、下限位保护；
7）远程控制技术；
8）考核与实训选择；
9）可根据编写好的程序进行实际接线，具有很强的实操性；
10）四层电梯控制实训。
五、设备配置

序号	名称	主要技术指标	数量	单位	备注
1	直流减速电机	YGA37RG	1	台
2	四层电梯模型机械件		1	套
3	微动开关	HIGHLYss05	2	只
4	钮子开关	KN32B	2	只
5	船形开关	KCD4-201/N	1	只
6	指示灯	LA38-11D	5	只
7	指示灯	LA38-11D	5	只
8	光电传感器	PM-L24	4	只
9	开关电源	YL-025B	1	只
10	指示灯AD16	AD16-16C	1	只
11	指示灯AD16	AD16-16C	1	只
12	拉手	863	2	只
13	安全插座		42	只
