一、概述：

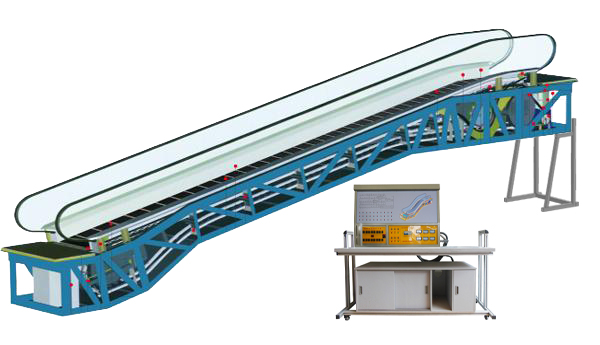

    TYK-DTF05型 人行道扶梯技能培训考核实验装置是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位的PLC电气控制教学、考核而研制，可用于课堂演示、电梯电气控制原理性操作及实验实习。实训装置人为隐蔽地设置了几十项电路故障，学生借助原理图分析、判断故障，全面真实的了解电梯电气故障及排除，是进行技能培训考核的理想设备，教学效果真实显著。

二、技术指标
1.输入电源：三相四线（或三相五线）AC380V±10% 50Hz
2.整机容量：＜8kVA
3.提升高度：1000mm
4.控制方式：PLC+变频自起动控制。
5.监控系统：电压、电流工况实时监控。
6.故障模块：具有30位常见故障模拟设置功能。
7.安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
8.外形尺寸：9000mm（长）×1550mm（宽）×3000mm（高）
9.实训桌尺寸：1680×750×1610mm
10.辅助梯尺寸：1400×600×2180mm
11.装置结构：实训电梯为钢结构，实验台为铁质双层亚光密纹喷塑结构，坚固耐用。
三、实验装置的基本配置
1、交流供电电源：提供三相五线交流电源（AC380V），带有过流漏电保护措施。
2、人身安全保护体系统：实验台上装有电流型漏电保护装置，控制屏内线路或强电输出回路若有漏电现象，立即切断电源，确保实验人员和设备安全。
3、实验台：面板上安装有电压和电流监控表，可以实时直观地观察电梯的工作状态，电梯形态逼真；完全采用工业实际使用的电梯研制而成。电梯配备有完整而详细的线路原理图，方便分析设备工作原理及线路故障分析和排除。
4、故障设置：面板根据不同配置设有20-28不等的故障开关，29-32为备用的开关，方便教学过程中随机设置电梯安全线路故障，充分适应教学内容变化的需要。
5、实验桌：实验桌由工业标准铝型材搭建，型材表面通过电氧化处理，美观大方、经久耐用。桌面采用高密度板材，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。
四、实验项目及主要内容：
1、让学生熟悉工业常用人行道扶梯的工作原理、结构组成，低压电器的结构及原理。
2、通过分析电气原理图，学生借助原理图分析，掌握电梯的安全保护和工作形态；并通过分析测量，找出故障点所在位置，深刻理解电梯的运行原理。
3、提高学生实际的动手分析能力，实际提高技能操作水平。
4、通过对电梯故障的分析、排除，完成电梯常见故障的认知和理解。
5、通过对PLC主机的编程，了解PLC程序的编程原则和方法。
五、自动人行道扶梯的结构特点
    自动人行道扶梯是以电力驱动，在一定方向上能够大量、连续运送乘客的开放式运输机械。具有结构紧凑、安全可靠、安装维修简单方便等特点。因此，在客流量大而集中的场所，如车站、码头、商场等处，得以广泛应用。本人行道扶梯具备运输能力，各传动零件均采用金属件精制而成。

六、技术规格表

七、主要功能

 八、主要实训项目：
1.人行道扶梯扶手带安装与调整实训设备
2.人行道扶梯梯级安装与调整实训设备
3.人行道扶梯曳引机系统安装与调整实训设备
4.人行道扶梯驱动机构安装与调整实训设备
5.人行道扶梯机械防逆转系统、电气防逆转系统安装与调试实训设备
6.人行道扶梯润滑系统组装与实验实训设备
7.人行道扶梯安全保护系统组装与动作实验实训设备。
