一、设备参数及性能：
1、装置组成：

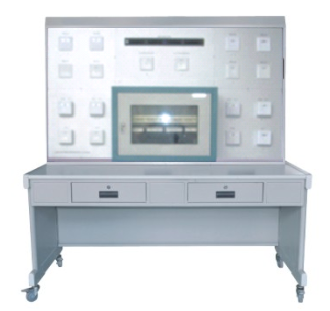

    TYK-B01型 综合布线室内水平工作区系统实验实训装置全部元器件均采用实物，整个实训装置主要由墙柜、110配线架、网络配线架、打线工具、超五类线、三类线索、水晶头、模块1、模块系统等组成。
2、系统实训功能：
    综合布线实训装置能学习各种工具如网络钳、打线工具和导通测试仪的使用，能进行各种器材如配线架、模块、面板和跳线的安装与制作、能进行跳线的测试、使用及信息点导通测试、寻测与编号的训练，能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训。并可与布线系列中其它设备联网进行各种综合实训。
3、系统技术指标：
工作电压：9V干电池
整机容量：0W
外型尺寸：150×70×180cm3
安全保护：9V低电压
故障设置：具有故障设置系统

二、实训项目
实训项目一：采用T568A、568B两种标准压接模块操作
实训项目二：采用T568A、568B两种标准制作水晶头实训项目
实训项目三：打线工具的使用操作
实训项目四：信息面板及防尘盖的安装操作
实训项目五：配线架的安装操作
实训项目六：标准墙柜设备安装操作
实训项目七：在超五类跳线压接线操作
实训项目八：标记、理线、打线、轧线操作
实训项目九：线路故障的判断与处理
实训项目十：线路的测试实训项目
实训项目十一：测试报告的制作实训项目
实训项目十二：按线路图将各部分连线
实训项目十三：设计并安装一个简易应用系统
三、设备参数：
UNILAN U5E配线架采用了整合式设计，体积更小巧，可适应各种安装环境，性能更卓越，完全满足超五类综合布线系统要求，背面有保护PCB板的护板，并有防脱线护盖，保证长期使用下的性能良好。
1、超五类24口配线架

正面

背面

2、1.75”线路管理
    语音配线架采用19英寸机架式模块化配线架（100对）。
    在语音主干采用3类50对规格的大对数语音干线电缆，以主机房为中心，星型辐射至各楼层配线间。而德特威勒的UNINET系列Cat.3大对数电缆用于建筑物垂直干线和建筑物间的干线的语音传输，特性阻抗100ohm，提供25/50/100对三种选择，采用IEC色标方案，UNINET CAT.3特性：

四、配置清单
