TYK-X型消防报警联动监控计算机中心

一、实训功能 TYK-X型消防报警联动监控计算机中心能让学生进行通讯线的连接、软件及系统的启动与停止和消防报警联动的模拟监控实训。 TYK-X型消防报警联动监控计算机中心能让学生进行消防主机通讯的设置操作、设备信息查询操作、历史信息查询操作、新建图片操作、调用已有图片操作、报警点的设置操作、实例实战操作、图标编辑操作和系统参数的设置等实训操作。 TYK-X型消防报警联动监控计算机中心能让学生进行网络故障判断与处理、点设置错误的判断与纠正等的故障判断与处理的实训操作。二、设备参数及性能：1、装置组成：本系统全部器件均采用实物，整个实训装置主要由计算机、编程软件、监控软件、网络适配器等组。2、软件系统功能：CAD平面软件，CRT，设计软件，CRT运行软件，可过CAD平面设置各种消防布局图，CRT图形在平面图中按实际探测器点进行配置，功能强大，运行操作方便快捷。3、系统实训功能：能对整个智能楼宇消防系统进行监控,并可进行平面图导入、画面布局、报警点设置等。4、系统...

分类：

消防、给排水实训设备

一、实训功能
TYK-X型 消防报警联动监控计算机中心能让学生进行通讯线的连接、软件及系统的启动与停止和消防报警联动的模拟监控实训。
TYK-X型 消防报警联动监控计算机中心能让学生进行消防主机通讯的设置操作、设备信息查询操作、历史信息查询操作、新建图片操作、调用已有图片操作、报警点的设置操作、实例实战操作、图标编辑操作和系统参数的设置等实训操作。
TYK-X型 消防报警联动监控计算机中心能让学生进行网络故障判断与处理、点设置错误的判断与纠正等的故障判断与处理的实训操作。

二、设备参数及性能：

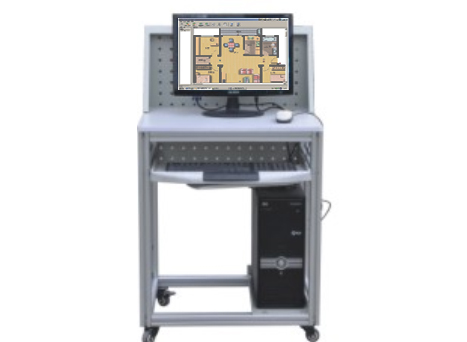

1、装置组成：本系统全部器件均采用实物，整个实训装置主要由计算机、编程软件、监控软件、网络适配器等组。

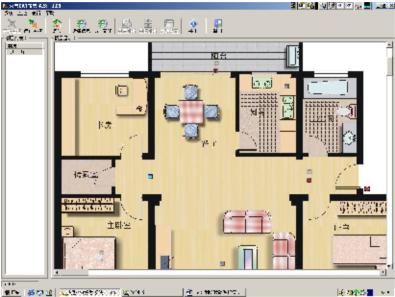

2、软件系统功能：CAD平面软件，CRT，设计软件，CRT运行软件，可过CAD平面设置各种消防布局图，CRT图形在平面图中按实际探测器点进行配置，功能强大，运行操作方便快捷。
3、系统实训功能：能对整个智能楼宇消防系统进行监控,并可进行平面图导入、画面布局、报警点设置等。
4、系统技术指标：
工作电压：单相三线220V±5% 50Hz
整机容量：＜1500W
外型尺寸： 80×70×150cm3；
三、实训项目
实训项目一：消防报警联动监控计算机中心的操作
实训项目二：平面图的导入和配置操作
实训项目三：报警点的设置操作
实训项目四：制控系统的管理
实训项目五：与自动消防喷水系统XF3-B的联网实训、
实训项目六：与消防联动系统XF1的联网实训、
实训项目七：与消防广播系统XF2的联网实训、
实训项目八：系统参数的设置
四、配置清单

序号	名称	型号	数量
1	网络终端	GQ1001A FE1/4*以太网	1套
2	监控软件		1套
3	编程软件		1套
4	RS232接口板		1套
5	电脑		1套
6	实训桌和实训屏架		1套
7	传用网线		1条
8	电脑桌		1张
