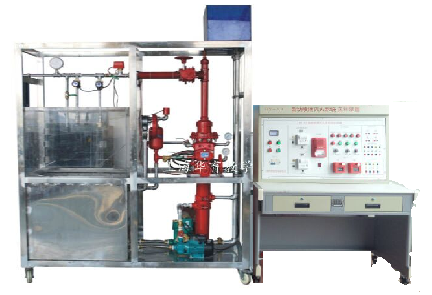

TYK-X03型 自动喷水灭火系统实验实训装置依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典型结构，能够完成火灾探测，火灾报警，现场灭火等演示性实训项目，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，熟悉灭火系统的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。

一、系统特点
1.具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵；
2.本身自带控制器，可实现本地控制，也可实现消防报警联动控制；
3.模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化；
4.喷淋泵和气压罐等关键设备分别采用德国和瑞士进口设备，稳定型强；
5.湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证。
二、技术参数

1.喷淋水泵：数量1台功率 750W    扬程：30米流量:8立方米/小时
2.高位水泵模拟气压罐：数量1台容积50升，功率 750W扬程：30米，0.3MP
3.湿式报警阀：数量1台口径：Ф100mm额定工作压力1.2MPa
4.玻璃球喷头：数量6个68℃温级
5.水流指示器：数量2个灵敏度15L-37.5L/min
6.感烟探测器：1个，总线编码型，报警电流小2MA普通烟雾体浓渡等级
7.感温探测器：1个总线编码型，报警电流小2MA、68℃温级
三、系统技术指标：
1.工作电压：单相三线220V±5%  50Hz
2.整机容量：＜1500W
3.控制对像外型尺寸：1638×750×1900cm3
4.控制台尺寸：1200*600*1350
5.安全保护：具有漏电自动保护装置
四、实训功能
1.系统结构与设备认识
2.喷淋灭火系统仿真软件安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋系统系统综合操作训练
8.消防控制中心联网实训
