一、产品结构：

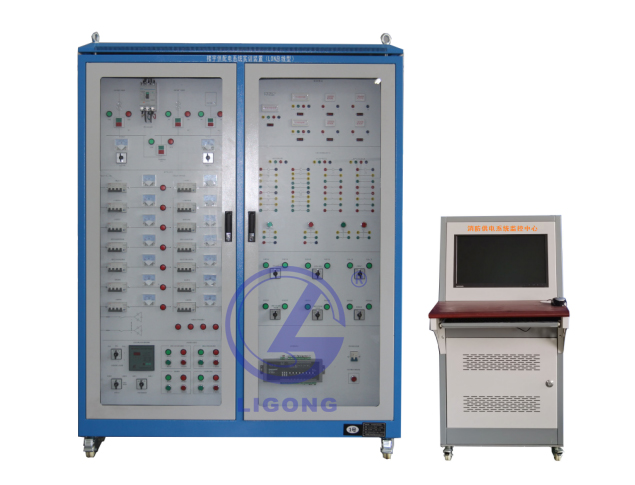

1、配电柜采用优质钢板焊接成型，为喷塑钢结构，采用双面板双门设计，各种回路可以自由组合安装自面板上；内装多路高分断小型漏电断路器或塑壳式漏电断路器，操作机构，结构紧凑合理。具有过载、短路、漏电保护功能。每路配备线路采集传感器，上传自控制中心监控。
2、消防工程系统供配电，包含各系统区域控制配电断路器、采集传感设备，应急配电控制、区域照明控制、空调供电等。

二、产品配置：
1、综合控制台、一台：包含各系统区域控制配电箱、设备专用配电控制、区域照明供电控制、空调供电、水泵控制、等。
（1）供电总开关：380V/80A 隔离开关1个。
（2）消防工程实训区供电：380V/32A 断路器4个 (消防泵组、喷淋泵组、稳压泵组、喷淋区实训区、防火卷帘门等) 。
（3）防烟排烟供电：380V/16A 断路器1个。
（4）其他用电备用：380V/40A 断路器1个；
（5）220V/10A断路器1个。
2、监控系统：
（1）供配电监控系统和实训部分、智能大楼综合实训系统中所有设备由本供配电监控系统提供。进线采用模拟两路三相四线400V进线，正常工作时，由一路电源向全部用电设备供电，另一路为备用不投入运行，当运行电源发生故障时或断电时，另一路备用电源自动投入。并设置有模拟备用发电机系统。
（2）通过各路操作开关、下位机部分：采用控制模块实现数据采集与控制，采集各供电线路供电情况，控制各断路器的分、合闸。
（3）上位机部分：采用组态软件，与下位机控制器采用总线通信。上位机界面中（触摸屏）可整体监测供配电系统结构，并可提供 对电力网络出现的故障告警并快速定位和采取相应措施。
3、电源安全管理系统
（1）该系统集成无线远程实验台电源管理系统，终端由2.8寸TFT彩色液晶显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数。
（2）终端具有两级使用权限：普通权限和高级权限
普通权限：设备上电即自动进入普通权限，在该权限下任何人都可以自由查看各相电参数；但是无权干预设备的运行且无权更改系统设置；
高级权限：需要教师输入密码才能获取该权限级别，进入该权限级别后即可获取本电源管理系统的所有操作权利，包括拉合闸（运行或停止运行）、本地定时开关机，过欠压，过流以及余额不足报警阈值设置及其功能使能；报警记录查看，费用管理部分的预付费功能开关，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时模式设置，配网触发模式选择等；
（3）稳定可靠的互联网连接：使用全球化开发平台，连接可靠性强，网络数据延迟小。
（4）终端设备与APP紧密结合，通过手机或其他智能移动终端系统监控查询学生实验台的电源开关状态；可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能（云定时）。
（5）终端设备与云端联动，在联网状态(显示绿色WIFI标志)，教师通过手机APP，可远程实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警；设备的电参数和运行状态会实时的映射到智能移动终端；
（6）可远程设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端。在终端上更改系统设置也会即时的反馈到云端，并显示在APP上；在APP上的操作权限同高级权限一样可实现对设备的完全控制；
（7）预付费功能，在APP端，用户对产品具有完全的操作权，可以给电表设备进行电量充值，剩余电量为0.00kWh时自动拉闸断电；带有余额不足提醒功能，余额不足时自动上报到云端，APP也会立即显示并记录该事件以提示用户及时进行电量充值；（预付费功能和余额不足报警功能也以被关闭）
（8）APP可以显示总有功电量和历史小时电量/日电量/月电量/年电量统计记录；
（9）设备分享功能，通过APP可以把设备分享给其他成员，方便协同管理，如果不想分享给其他成员也可以直接解除分享；初次添加设备的用户为设备所有者，对设备分享与否具有绝对掌控权。
