TYK-NLY01A型 建筑消防系统实训平台（工程型）
一、系统特点
TYK-NLY01A型 建筑消防系统实训平台（工程型）是依据建筑智能化的标准，在接近工程现场的基础上，包含了火灾自动报警及联动控制系统、视频安防系统、入侵报警系统、综合布线系统等四个子系统。满足建筑电气与智能化专业实验教学基本需求。并能进行智能照明，防雷接地、巡更系统、对讲门禁控制系统和有线电视系统等实验设备的扩展，还为本专业教师提供基本科研平台。

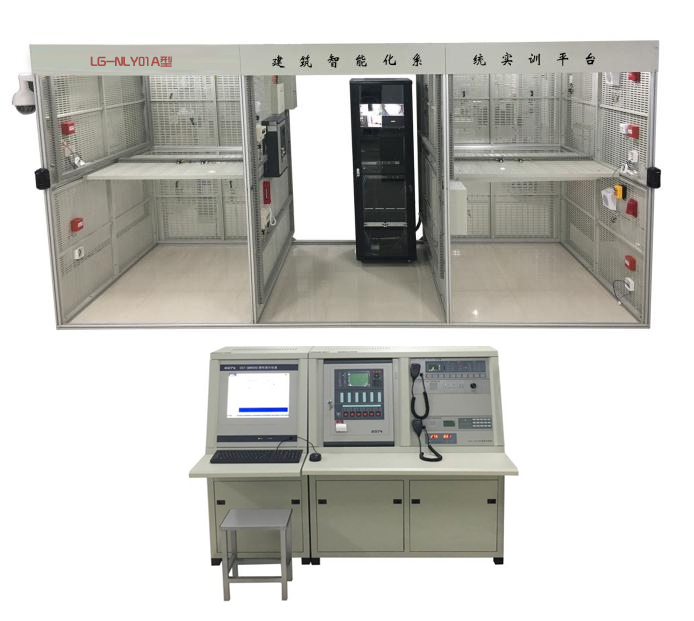

TYK-NLY01A型 建筑消防系统实训平台（工程型）采用真实智能建筑模型，模拟楼层由铝合金支架和网孔板搭建而成的两层模拟楼宇建筑，分别模拟建筑的管理中心、经理室、会客室、办公室、会议室等。
二、技术参数
1.输入电源：单相三线～220V±10% 50Hz/60Hz
2.环境温度：-10℃～+45℃
3.铝合金支架尺寸：3600mm×1600mm×2400mm
三、系统组成
建筑智能化系统实训平台由1套智能建筑模型和1套总控台组成。智能建筑模型可以独立实训，也可以与总控台组网实训。
（一）总控台包括管理控制中心站、报警主机、广播、电话、电源、图形显示等。
|
序号 |
名称 |
型号 |
单位 |
数量 |
|
1 |
火灾报警联动控制器（双节琴台柜,含联动电源用备电及配件） |
GST-200火灾报警控制系统软件 |
套 |
1 |
|
JB-QB-GST200火灾报警控制器(联动型) |
套 |
1 |
||
|
2 |
图形显示(本装置含一台LD-FB-600单节琴台柜、工业PC机、17寸液晶显示器、CPU2.4G、Ubuntu Linux操作系统) |
GST-GM9000消防控制室图形显示装置 |
套 |
1 |
|
3 |
GST-GM9000(software)消防控制室图形显示装置系统软件 |
套 |
1 |
|
|
4 |
接口卡 |
GST-NNET-02 |
块 |
1 |
|
5 |
消防应急广播设备 |
GST-XG9000A/150 |
套 |
1 |
|
6 |
广播通讯板 |
JB-QB-GST200 |
块 |
1 |
|
7 |
消防电话 |
GST-TS9000 |
台 |
1 |
|
8 |
联网接口卡 |
GST-INET-04 |
块 |
1 |
（二）智能建筑模型包括火灾自动报警及联动控制系统、视频安防系统、入侵报警系统、综合布线系统等四个子系统。
1.火灾自动报警及联动控制系统
该实验由火灾自动报警及联动控制两部分构成。主要包括消防报警控制器、前端探测器、声光报警器、消防电话、消防广播、消火栓系统、喷淋系统、送风系统、排烟系统、防火卷帘门、消防电梯、强切等。
|
序号 |
名称 |
型号 |
单位 |
数量 |
备注 |
|
1 |
火灾报警联动控制器（壁挂式） |
JB-QB-GST200火灾报警控制器(联动型,64点) |
套 |
1 |
|
|
2 |
联网接口卡 |
GST-INET-04 |
块 |
1 |
|
|
3 |
点型光电感烟火灾探测器 |
JTY-GM-GST9611 |
个 |
5 |
|
|
4 |
点型感温火灾探测器 |
JTW-ZOM-GST9612 |
个 |
5 |
|
|
5 |
定位底座 |
DZX-01 |
个 |
10 |
|
|
6 |
电子编码器 |
GST-BMQ-2 |
个 |
1 |
|
|
7 |
手动火灾报警按钮 |
J-SAM-GST9122A |
个 |
2 |
|
|
8 |
火灾声光警报器 |
GST-HX-M8503 |
个 |
2 |
|
|
9 |
输入模块 |
GST-LD-8300 |
个 |
1 |
|
|
10 |
输入/输出模块 |
GST-LD-8301 |
个 |
3 |
|
|
11 |
双输入/输出模块 |
GST-LD-8303 |
个 |
5 |
|
|
12 |
隔离器 |
GST-LD-8313 |
个 |
1 |
|
|
13 |
消火栓按钮 |
J-SAM-GST9124A |
个 |
2 |
|
|
14 |
火灾显示盘 |
GST-ZF-500Z |
个 |
1 |
|
|
15 |
室内音箱 |
BG5-2 |
个 |
3 |
|
|
16 |
输出模块 |
GST-LD-8305 |
个 |
3 |
|
|
17 |
消防电话分机 |
GST-TS-100A |
个 |
2 |
|
|
18 |
消防电话接口 |
GST-LD-8304 |
个 |
2 |
|
|
19 |
消火栓系统模型 |
主要由继电器、消火栓泵、水箱等组成 |
套 |
1 |
|
|
20 |
喷淋系统模型 |
主要由水流指示器、喷头、喷淋泵等组成 |
|
||
|
21 |
送风系统模型 |
24V送风机、70℃防火阀 |
套 |
1 |
|
|
22 |
排烟系统模型 |
24V排烟机、280℃防火阀 |
套 |
1 |
|
|
23 |
防火卷帘门系统模型 |
直流电机、卷帘幕布及控制盒 |
套 |
1 |
|
|
24 |
消防电梯系统模型 |
直流电动机、限位开关、消防控制信号、消防反馈信号等组成 |
套 |
1 |
|
|
25 |
端子箱 |
|
个 |
1 |
|
|
26 |
配电箱 |
|
个 |
1 |
|
|
27 |
切换箱 |
|
个 |
1 |
|
|
28 |
强切 |
24V LED灯 |
个 |
10 |
配灯座 |
|
29 |
安装卡扣 |
|
批 |
1 |
|
|
30 |
安装螺丝 |
|
批 |
1 |
|
2.视频安防系统
视频安防系统采用监控柜设计，包括监视器、硬盘录像机、监控交换机等，各个监控设备（红外网络高速智能球、半球型网络摄像机、红外枪机摄像机、红外对射报警器、声光报警器、门磁）统一接入监控柜中。配置多种类型的摄像机、硬盘录像机、报警输入设备等，实现了闭路监控系统的图像捕捉、传输、控制、图像处理和显示全部内容，提供远程网络视频监控功能，并且实现与周边防范系统的联动功能。
|
序号 |
名称 |
功能及型号 |
数量 |
备 注 |
|
1 |
红外网络高速智能球 |
网络接口 |
1个 |
带支架 |
|
2 |
半球型网络摄像机 |
网络接口 |
1个 |
|
|
3 |
红外枪机摄像机 |
网络接口 |
1个 |
带支架 |
|
4 |
网络硬盘录像机 |
3T硬盘 |
1个 |
|
|
5 |
监控交换机 |
|
1个 |
|
|
6 |
监视器 |
22寸 |
1个 |
|
|
7 |
安装卡扣 |
|
1批 |
|
|
8 |
安装螺丝 |
|
1批 |
|
3.入侵报警系统
采用8路入侵报警控制器对周边环境进行布防，各个探测器（红外对射报警器、门磁、振动探测器、玻璃破碎探测器、红外对射报警器）装在模拟房间的对应位置。
|
序号 |
名称 |
功能及型号 |
数量 |
备 注 |
|
1 |
入侵报警控制器 |
8路,BOSCH |
1个 |
|
|
2 |
红外对射探测器 |
DS422i-CHI |
1个 |
|
|
3 |
红外微波双监探测器 |
DS820iT-CHI |
1个 |
|
|
4 |
玻璃破碎探测器 |
DS1101iBEL |
1个 |
|
|
5 |
振动探测器 |
ISN-SM-50 |
1个 |
|
|
6 |
门磁 |
HO-03 |
1个 |
|
|
7 |
喇叭 |
HC-103 |
1只 |
|
|
8 |
紧急按钮 |
HO-01B |
1只 |
|
|
9 |
安装卡扣 |
|
1批 |
|
|
10 |
安装螺丝 |
|
1批 |
|
4.综合布线系统
以综合布线系统的国际规范和国家标准为依据，通过模拟楼层7个子系统，全面训练学生综合布线工程的设计，安装施工、工程管理、网络测试技术、验收和运行维护。围绕工程实践中的具体案例进行分析，实现学生网络布线工程设计和工程施工等实践能力的培养目的。
|
序号 |
名称 |
功能及型号 |
数量 |
备 注 |
|
1 |
双孔面板 |
|
5只 |
|
|
2 |
信息模块 |
KN-509 |
5只 |
|
|
3 |
电话模块 |
KN-519 |
5只 |
|
|
4 |
水晶头 |
RJ45 |
100个 |
|
|
5 |
网络配线柜 |
1.8m |
1个 |
|
|
6 |
交换机配线架 |
24口 |
1个 |
|
|
7 |
电话配线架 |
100D |
1个 |
|
|
8 |
交换机 |
24口,KN-1024P+ |
1个 |
|
|
9 |
电话机 |
壁挂式 |
2个 |
|
|
10 |
电话线 |
|
100米 |
|
|
11 |
电线 |
ZR-RVS 2×1mm2 |
100米 |
|
|
12 |
软线 |
23芯红黑 |
200米 |
|
|
13 |
超五类双绞线 |
|
1箱 |
|
|
14 |
线槽 |
50×50 |
1箱 |
|
|
15 |
接线盒 |
86 |
10个 |
|
|
16 |
安装卡扣 |
|
1批 |
|
|
17 |
安装螺丝 |
|
1批 |
|
|
18 |
桥架 |
50*100（含配件） |
4米 |
|
5、实验工具
|
序号 |
名称 |
数量 |
|
1 |
单线打线钳 |
1把 |
|
2 |
5对打线钳 |
1把 |
|
3 |
单用网线钳 |
1把 |
|
4 |
二合一网线钳 |
1把 |
|
5 |
线缆测试仪 |
1把 |
|
6 |
小一字螺丝刀 |
2把 |
|
7 |
小十字螺丝刀 |
2把 |
|
8 |
长柄螺丝刀 |
2把 |
|
9 |
剪刀 |
2把 |
|
10 |
烙铁(40W) |
2把 |
|
11 |
剥线钳 |
2把 |
|
12 |
尖咀钳 |
2把 |
|
13 |
斜口钳 |
2把 |
|
14 |
记号笔 |
2支 |
|
15 |
数字万用表 |
1只 |
|
16 |
9V电池 |
2只 |
|
17 |
内六角扳手（φ6） |
1个 |
|
18 |
三角套筒（10-12-14） |
1把 |
|
19 |
人字梯 |
1把 |
