一、系统概述

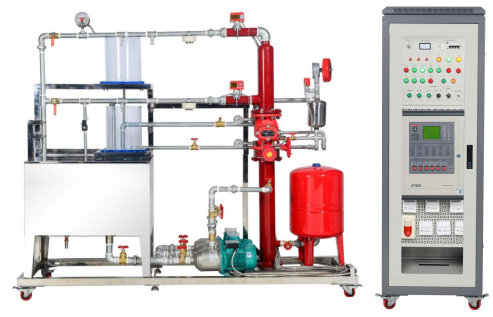

    TYK-LXN02A型 自动喷水灭火消防联动控制系统由喷水灭火对象和控制柜组成，其中喷水灭火对象的器件全部为工程器件，可展示建筑中湿式喷水灭火系统的典型结构，由不锈钢框架、水箱、湿式报警阀、信号蝶阀、水力警铃、水延迟器、各类常见喷淋头、主、备增压泵、恒压泵、压力开关、楼层水流指示器、各功能用途压力表、末端试水、有机玻璃水箱等组成。控制柜主要由讯响器、输入输出模块等组成。

二、技术指标
1、输入电源：三相四线制（或五线制）～380V±10% 50Hz
2、装置容量：＜3kVA
3、对象外形尺寸: 2250mm×720mm×2010mm
    控制柜：600mm×600mm×1800mm
4、安全保护：具有漏电压、漏电流保护装置，符合国家安全标准
三、产品主要配置

四、教学课件资源
1、建筑消防系统的设计安装与调试
（1）消防系统初步认识：消防系统组成及设置场所、消防系统分类与选择；
（2）火灾自动报警系统结构原理与安装：火灾自动报警系统整体认识、火灾探测器、手动火灾报警按钮、火灾报警控制器、光报警器、火灾显示盘、功能模块、电源；
（3）消防联动控制系统组成与电路分析：消防联动控制系统整体认识、消火栓灭火系统、自喷水灭火系统、防排烟系统、防火分隔设施、消防应急广播系统的分类与控制方式、消防通信系统的分类与设置要求、火灾应急照明和疏散指示照明的分类与设置要求、消防电梯的联动控制与设置规定；
（4）气体灭火系统工作原理与安装调试：气体灭火系统基础、气体灭火系统安装、调试和维护；
（5）消防系统的调试、验收及维护：消防系统调试要求与方法、消防系统验收、消防系统维护；
（6）消防系统设计：消防系统的设计内容、消防系统的设计原则、消防系统的设计程序、火灾自动报警系统的保护对象与设置场所、火灾自动报警系统的设计要求与区域划分。
2、火灾报警及消防联动系统施工
（1）消防基本知识：燃烧和火灾、灭火的方法、高层建筑的火灾及相关区域的划分；
（2）火灾自动报警系统：火灾自动报警系统的重要性、火灾自动报警系统的构成和工作原理、传统型和智能型火灾报警系统；
（3）火灾探测器：火灾探测器的定义和种类、火灾探测器的工作原理及主要技术指标、火灾探测器的使用与选择、火灾探测器的布置与安装；
（4）火灾报警控制器：火灾报警控制器分类和型号、区域报警器 、集中报警器、报警控制器的选择；
（5）消防灭火及联动控制系统：自动喷水系统及其联动控制、消火栓系统联动控制、防排烟系统联动控制、消防通信系统联动控制；消防电源、火灾应急照明的联动控制；
（6）气体灭火系统及其联动控制：气体灭火系统分类、气体灭火的应用场所和新型气体灭火系统、气体灭火系统的工作原理和联动控制、新型气体灭火系统；
（7）火灾报警系统的方案设计：设计的基本要求、火灾报警系统设计要点、消防联动控制设计要点、当前市场火灾报警系统方案形式；
（8）火灾报警系统的安装、布线施工：火灾探测器的安装、布线；联动模块的安装、布线；手动报警按钮的布线；广播、对讲系统的布线。
3、建筑消防自动化工程
(1)智能建筑消防系统认知：智能建筑与消防系统的关系、智能建筑消防系统的组成、智能建筑消防系统的分类、消防工程设计图中的主要部件及图例、消防标志的识别；
(2)智能建筑火灾形成及灭火原理：燃烧的条件、火灾形成的原因、火灾发展的阶段、火灾蔓延的途径、灭火方法及原理；闪点、燃点、爆炸极限；
(3)智能建筑防火设计：民用建筑的分类、建筑构件的燃烧性能、建筑构件的耐火极限、建筑耐火等级、建筑选址要求、建筑防火间距；
(4)消防法律法规：法律依据、消防系统设计依据、消防系统施工依据、消防系统维护依据；
(5)火灾自动报警系统认知：熟悉火灾自动报警系统的组成，熟悉主要系统及设备；熟悉火灾自动报警系统工作原理；掌握火灾自动报警系统的分类及主要特征；
(6)火灾探测报警设备及系统附件：智能建筑中用到的火灾探测器种类、火灾探测器的产品型号、火灾探测器的图形符号、生产火灾探测器的厂家、火灾报警控制器的分类及功能、火灾报警控制器的线制、火灾报警控制器的型号、报警系统附件的种类及用途；
(7)火灾自动报警系统的设计要求：方案设计依据、系统总体设计及说明、主要设备清单、设备选型、设备设置、火灾自动报警系统系统图；
(8)火灾自动报警系统的实施：选用安装工具、设备与材料；火灾探测器的安装调试方法、火灾报警控制器的安装和接地要求、火灾自动报警系统配置导线要求、火灾自动报警系统室内布线要求；
(9)火灾自动报警系统的实施：熟悉火灾探测器及报警装置的安装步骤、熟悉火灾自动报警系统的布线设计要求；熟练阅读火灾自动报警系统设备的安装手册，具备搜索相关信息的能力，并掌握设备的安装调试方法。了解火灾自动报警系统设计原则、设计规范，以及设备选择和布置方法；理解设计意图；能列出系统的设备，描述设备的布置情况。
(10)消防灭火系统认知：火灾的种类、扑灭各类火灾时可选择的灭火器材、消防灭火系统的分类、消防安全标识；
(11)室内外消防给水系统：消防给水系统分类、消防给水设施、室外消火栓系统、室内消火栓系统；
(12)自动喷水灭火系统：自动喷水灭火系统认知、自动喷水灭火系统类型、自动喷水灭火系统设计参数、自动喷水灭火系统主要组件及设置要求；
(13)气体灭火系统：气体灭火系统分类和组成、气体灭火系统灭火原理与系统适用范围、气体灭火系统工作原理及控制方式、防护区的设置及安全要求、二氧化碳灭火系统设计；
(14)防火防烟分区划分与分隔措施：划分防火分区应考虑的因素、防火分区分隔构件、划分防烟分区应考虑的因素、防烟分区分隔构件；
(15)防排烟系统的选择与设置：自然排烟原理、机械加压送风原理、机械排烟原理、防排烟系统的选择应考虑的因素、开窗有效面积的计算方法、防排烟系统组件及其设置方式；
(16)安全疏散的设计与设施布置：安全疏散的基本原则、安全疏散的基本参数及计算方法、安全出口；疏散门、疏散出口、避难走道、避难层的概念；应急照明、疏散指示标志的设置；消防通信系统的设置；
(17)消防救援设施的设置：消防车道的设置目的及要求、消防登高面设置目的及要求、救援窗设置目的及要求、直升机停机坪设置目的及要求、消防电梯的设置目的及要求；
(18)消防联动系统：消防联动控制系统认知、消防控制室的管理、消防设备的供电控制、消防联动系统的设计要求、城市消防远程监控系统。
★为方便教学需要，课件必须包括以上内容，投标时提供以上课件资源演示。
五、实训项目
1.自动喷水灭火系统元器件的认知
2.自动喷水灭火系统流程的认识
3.火警状态下自动启动喷水灭火系统的模拟实训
4.火警状态下手动启动喷水灭火系统的模拟实训
5.2种类型喷头的喷水实训
6.末端试水的实训
7.电控原理的认识、掌握和操作实训
8.自动喷水灭火系统与报警主机的联网实训
9.自动喷水灭火系统的连接与喷头的安装实训
