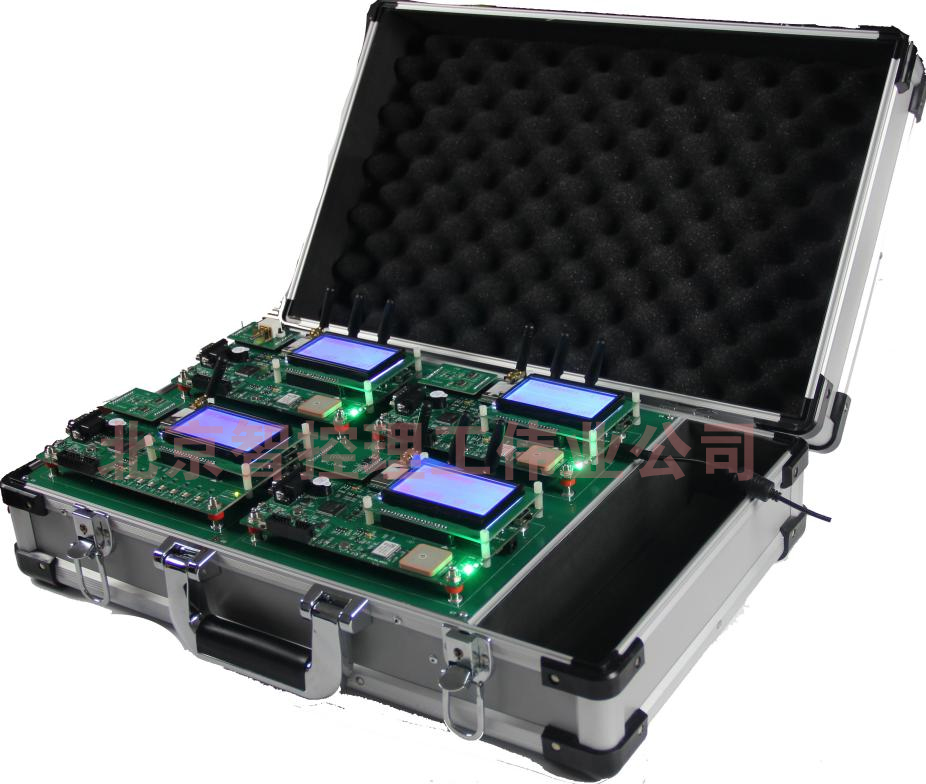

TYK-ED01型 窄带物联网开发实验箱
TYK-ED01型 窄带物联网开发实验箱以共享单车智能车锁、环境监控、智慧停车、PDA四个典型的场景为案例，使学生在实际应用领域的学习中了解和掌握窄带物联网（NB-IOT/LoRa)的技术、原理及应用。
该产品融合了NB-IOT、LoRa窄带物联网，GPRS移动互联网以及GPS/BD定位技术，具有广泛连接、深度覆盖、低功耗、远距离、可定位的特点，可广泛用于传感、计量、监控、定位、跟踪等。当无NB网络覆盖时自动切换为移动互联网通信，不影响系统的正常使用。板载智能锁、环境监控、停车管理三个应用模块，采用Cortex-M3作为网关，与物联网云管理平台建立实时通讯。用户可在WEB页面上实时获取传感器信息、对执行器进行手动或自动控制、获取设备的定位信息。同时，平台提供二次开发接口，方便用户开发自己的移动端APP。
一、产品特点
1、按照实际功能系统划分，供电系统灵活，在室外或移动测试时可以直接将模块拔下来，用充电宝（5V）miniUSB供电。
2、移动入网方式可选择NB-IOT模式入网，也可选择传统的GPRS模式入网。
3、支持低功耗、远距离LoRa通信以及PDA模块无线指令控制。
4、可实现远程开关锁功能。
5、使用温湿度采集终端，采集卡分布式部署，采集数据集中上传至云管理平台（环境监测示例）。
6、支持13.56MHZ的NFC近场通讯，可实现充值，计费等停车场功能。
7、可实时与云管理平台进行TCP、UDP通信，实现终端与平台的联动。
8、可在云管理平台上管理所有终端，查看所有终端的实时或历史信息，以及配置终端参数与终端联动等。
9、标准可拓展的物联网组包协议，可拓展性强，留有客户二次开发的接口。
10、LCD实时刷新显示整机状态，可以了解整个通信流程。
二、系统功能

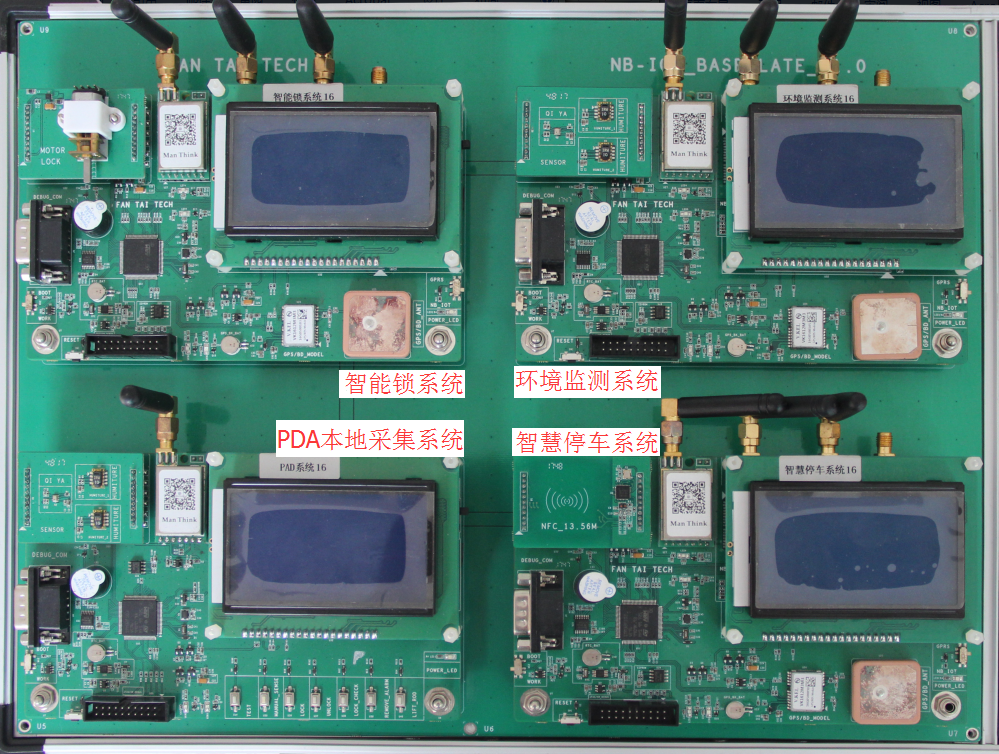

包含智能锁、环境监控、停车管理等3个应用场景，1个PDA本地采集控制终端，产品组成结构，如图所示：
1、三个场景均包含Cortex-M3主控板、GPRS模块、NB-IOT模块、GPS定位模块、LoRa通信模块、和不同的传感器采集控制模块，主要将传感器信息通过NB-IOT或GPRS上传到云管理平台集中存储、统计、分析、展示。客户可通过云管理平台查询指定区域，指定时间段的传感器数据、定位信息、电量信息、设备状态，也可设置终端产品的参数信息，支持远程手动控制或自动控制。
2、三个场景系统与PDA系统之间采用低功耗，远距离的LoRa通信方式进行点对点通信。PDA系统既可以与场景系统交互传输本地传感器数据，又可以向场景系统发送命令，控制场景系统中的执行机构。实际使用过程中，场景系统和PDA系统的LCD屏都会实时刷新显示各自系统的实时信息。
三、配置清单
|
序号 |
类别 |
设备名称 |
数量（个） |
备注 |
|
|
1 |
硬件模块 |
CORTEX-M3微控制器 |
4 |
|
|
|
2 |
NB-IoT通讯模块 |
3 |
BC35支持移动 |
||
|
3 |
GPRS通讯模块 |
3 |
|
||
|
4 |
LoRa通讯模块 |
4 |
|
||
|
5 |
NFC读卡模块 |
1 |
|
||
|
6 |
NB-IOT 物联卡 4G |
3 |
免费使用3年 |
||
|
7 |
GPRS 物联卡 4G |
1 |
免费使用3年 |
||
|
8 |
GPS/BD双模定位模块 |
3 |
|
||
|
9 |
电机驱动模拟锁 |
1 |
|
||
|
10 |
传感模块（温湿度、数字气压） |
2 |
|
||
|
11 |
LCD显示屏 |
4 |
|
||
|
12 |
LoRa天线 |
4 |
|
||
|
13 |
NB-IoT天线 |
3 |
|
||
|
14 |
GPRS天线 |
3 |
|
||
|
15 |
GPS陶瓷天线 |
3 |
|
||
|
16 |
接口板 |
场景智能锁子系统底板 |
场景系统主控底板 |
1 |
|
|
17 |
场景智慧环境子系统底板 |
1 |
|
||
|
18 |
场景智慧停车子系统底板 |
1 |
|
||
|
19 |
PDA标签子系统底板 |
PDA采集控制底板 |
1 |
|
|
|
20 |
实验箱固定底板 |
1 |
|
||
|
21 |
|
实验箱体 |
1 |
|
|
|
22 |
软件 |
智能锁系统嵌入式软件 |
1套 |
|
|
|
23 |
智慧环境系统嵌入式软件 |
1套 |
|
||
|
24 |
智慧停车系统嵌入式软件 |
1套 |
|
||
|
25 |
PDA标签子系统嵌入式软件 |
1套 |
|
||
|
26 |
阿里云平台租用 |
1 |
免费租用3年 |
||
|
27 |
附件 |
电源适配器DC5V3A |
1 |
|
|
|
28 |
USB转RS232串口头 |
1 |
|
||
|
29 |
串口交叉线 |
1 |
|
||
|
30 |
方口USB数据线 |
1 |
|
||
|
31 |
J-Link仿真器 |
1 |
含20芯排线 |
||
|
32 |
NFC无源标签 |
2 |
|
||
|
33 |
合格证 |
1 |
|
||
四、实验项目
|
类别 |
课程实验 |
备注 |
|
设备简介 |
平台认知 |
|
|
NB-IoT物联网套件 |
NB-IoT系列无线节点介绍 NB-IoT系列无线模组介绍 NB-IoT无线节点硬件资源 搭建物联网开发环境 |
|
|
嵌入式接口实验 |
实验一、LED控制实验 实验二、蜂鸣器控制实验 实验三、按键采集实验 实验四、外部串口通信实验 实验五、定时器时间片实验 实验六、 LCD显示实验 实验七、 外部RTC时钟实验 实验八、外部复位芯片实验 |
|
|
传感器接口实验 |
实验一、数字气压传感器实验 实验二、温湿度传感器实验 实验三、NFC读卡实验 实验四、电机控制实验 |
|
|
无线模块实验 |
实验一、NB-IOT模块串口驱动及AT驱动实验 实验二、 NB-IOT扰码配置实验 实验三、NB-IOT开机入网实验 实验四、NB-IOT接收数据实验 实验五、 NB-IOT发送数据实验 实验六、整体业务指令测试实验 实验七、 LORA串口驱动实验 实验八、 LOAR收发参数读取，配置实验 实验九、就LORA点对点通信实验 实验十、 LOAR整体收发指令测试实验 实验十一、 GPRS串口驱动实验 实验十二、 GPRS开机入网实验 实验十三、GPRS接收数据实验 实验十四、 GPRS发送数据实验 实验十五、 GPRS整体业务指令测试实验 实验十六、 GPS串口驱动实验 实验十七、 GPS定位模式设置实验 实验十八、 GPS定位数据解析实验 实验十九、 GPS定位数据上传平台展示实验 |
|
|
云平台应用操作实验 |
实验一、 电子锁部分的操作，设置，查询实验； 实验二、 智慧环境监测部分的设置，查询实验； 实验三、智慧停车部分的刷卡，设置，查询实验； |
|
|
场景案例应用案例 |
智能锁子系统 智慧环境监测子系统 智慧停车子系统 PDA子系统 |
|
