一、设备简介

TYK-WJP06型物联网技术实验平台是一款基础教学实验开发平台，由一个通用平台，多个系列硬件模块，上位机软件及教学资源三部分组成，主要针对物联网、电子信息、计算机等专业的单片机与传感器、嵌入式接口技术、传感器采集、识别技术、无线通信技术、智能产品应用等课程的教学实验。

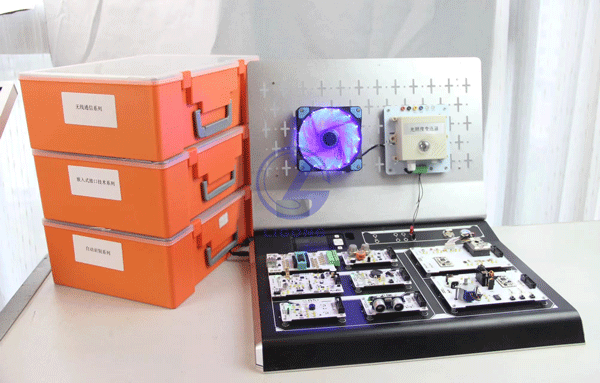

该平台结构符合人体工学设计，由分离式基座和网板组成。硬件模块采用磁吸方式与基座连接固定，接触式探针进行供电和信号传输，使用方便，不易损坏管脚，易于拓展。场景引入式教学模式和丰富的教学资源，既可以支撑单个模块单一知识点的学习，也支持多个模块自由组合进行多个知识点的综合应用。

二、硬件组成

平台硬件部分由一个通用平台基座，多个系列开发模块组成。
1.通用平台基座。由基座和网板组成。基座采用开模设计，ABS材料，表面光滑，有质感，丝印简洁美观；左侧具有直流电源插座、DB9通信接口，USB供电接口；表面具有3.3V/5V/12V电源插孔，通信选择开关、总电源自锁开关；内嵌8个SLOT插槽，两种尺寸，支持三种不同规格的硬件模块；磁吸固定孔，弹簧顶针管脚，可与硬件模块磁性吸合，顶针连接，完成供电、RS485、RS232等通信连接；支持硬件模块任意组合，用于搭建各种场景。网板，金属材质，网孔结构，使用时插入基座，能磁吸或螺丝固定其他外扩的模块，用于应用拓展。
2.基础平台结构
电源供电：采用DC12V3A电源适配器提供总电源，基座分出DC12V、DC5V、DC3.3V三路电源，每一路电源的带载能力至少为1A以上电流，通过香蕉孔引出，为网板上外扩传感器或控制器供电。
SLOT硬件通信接口：具有8个SLOT插槽接口，6个小尺寸，2大尺寸。每一路电压在基座底板上有过流保护电路，以保护其中一个SLOT模块因短路等原因不至于损坏总电源或其他SLOT节点的供电。
3.硬件模块。包含嵌入式应用系列共3块、传感器采集系列共6块，自动识别系列共7块，无线通信系列共12块，鸿蒙开发系列共2块，智能网关系列1块。硬件模块按照SLOT设计有小、中、大三种尺寸，关键点预留测量点，方便示波器观察。嵌入式应用系列和部分传感器模块留有香蕉插孔，可自由连线进行创新开发。支持CC2530单片机接口技术、Cortex-M3嵌入式接口技术、传感器采集技术、自动识别技术、无线通信技术、OpenHarmony OS应用开发、嵌入式Linux Qt、Android应用开发等课程实验。
4.通信方式，模块采用RS485总线与上位机、或其他模块通信。模块都有自己的RS485通信地址，当多个模块组合场景演示时，能在PC端C#软件上进行场景联动。
5.实验资源软件案例界面
各系列硬件模块基于CC2530单片机内核、Cortex-M3嵌入式内核完成传感器采集、执行器控制，无线通信，射频识别等基础教学资源；
（1）采用8051核的单片机接口技术
（2）采用Cortex-M3内核的嵌入式接口技术
（3）丰富的硬件模块系列
（4）采用C#软件完成各系列模块的资源教学
6.平台特点
（1）统一平台，无限扩展
（2）实验生动，资源丰富
（3）体系完善，涵盖全面
（4）自由组合，扩展升级

三、配置清单
