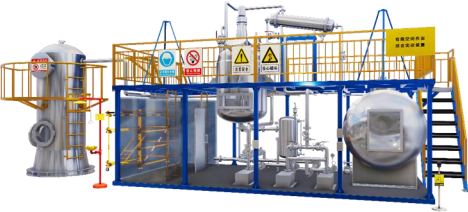

TYK-WH102型 有限空间综合实训装置
一、设计依据
有限空间综合实训装置设计依据如下：
1、 《工贸企业有限空间作业安全管理与监督暂行规定》
2、《北京市安全生产条例》
3、《有限空间作业安全操作规范》
4、《化学品生产单位特殊作业安全规范》
5、《中华人民共和国安全生产法》
二、装置功能
1、了解有限空间定义，能够进行有限空间辨识；
2、了解精馏塔、反应釜、原料罐及污水池不同的有限空间场景；
3、掌握有限空间进行风险辨识方法；
4、掌握有限空间救援的基本方法；
5、掌握与有限空间作业有关的盲板抽堵、上锁挂签等相关作业；
6、掌握高处作业、临时用电作业等其他特殊作业的作业流程；
7、掌握五点式安全带、呼气呼吸器、防毒面具等安全用具的使用方法；
8、掌握有限空间基本作业作业前、作业中及作业后流程，能够根据作业风险做好安全防护。
三、主要设备配置及参数
|
有限空间实训装置设备（14000*4500*5400mm） |
|||||
|
设备 |
|||||
|
序号 |
名称 |
位号 |
规格尺寸 |
数量 |
备注 |
|
1 |
原料罐 |
V101 |
φ1500×2000*3mm；卧式 |
1 |
|
|
2 |
中间产品罐 |
V102 |
φ600×1000*3mm；立式 |
1 |
|
|
3 |
污水池 |
V103 |
2000*1500*700mm |
1 |
|
|
4 |
反应釜 |
R101 |
φ1500×1500*3mm；立式 |
1 |
|
|
5 |
冷凝器 |
E101 |
φ219×1000*3mm；卧式 |
1 |
|
|
6 |
吸收塔 |
T101 |
φ1500×3000*3mm；立式 |
1 |
|
|
7 |
原料泵Ⅰ |
P101A |
不锈钢离心泵 |
1 |
|
|
8 |
原料泵Ⅱ |
P101B |
不锈钢离心泵 |
1 |
|
|
9 |
中间产品泵 |
P102 |
不锈钢离心泵 |
1 |
|
|
10 |
搅拌电机 |
P103 |
2.2KW 立式搅拌电机 |
1 |
|
|
配套安全工具 |
|||||
|
序号 |
名称 |
型号、规格 |
数量 |
|
|
|
1 |
工具柜 |
1500*500*2000mm |
1 |
|
|
|
2 |
安全帽 |
红色 |
16 |
|
|
|
3 |
救援三脚架 |
1730*390*360mm |
1 |
|
|
|
4 |
空气呼吸器 |
6L |
1 |
|
|
|
5 |
担架 |
2100*540*100mm |
1 |
|
|
|
6 |
风机 |
φ200*310*310mm |
1 |
|
|
|
7 |
防毒面具 |
3M |
1 |
|
|
|
8 |
气体检测仪 |
品牌气体检测仪 |
2 |
|
|
|
9 |
对讲机 |
57*32*98mm |
3 |
|
|
|
10 |
防护服 |
轻型防护服 |
1 |
|
|
|
11 |
警戒牌 |
定制警戒牌 |
4 |
|
|
|
12 |
法兰球阀锁 |
180*154*67mm |
1 |
|
|
|
13 |
洗眼器 |
复合立式 |
1 |
|
|
|
14 |
静电消除器 |
不锈钢，带指示灯 |
1 |
|
|
|
15 |
脚手架 |
碳钢脚手架，满足现场需求 |
1 |
|
|
|
16 |
电箱 |
二级和三级电箱各一 |
2 |
|
|
