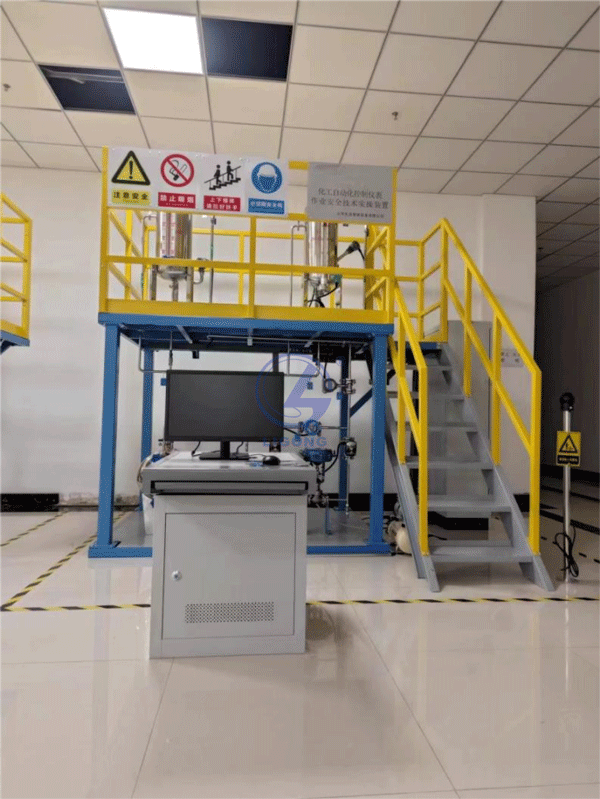

TYK-WH19 化工自动化控制仪表作业模拟仿真考核系统
1.装置功能
本系统由危化工艺单元组成，并包含硬件设备、仿真模拟系统、集散控制系统、实训中心管理系统、教学培训软件、音视频和出版教材等多个组成部分，全方面服务学生教学和员工培训。
本系统充分理解培训及考试需求，形成一套完整的、先进的、具有鲜明特色的培训和评价体系。
本系统还可面向企业员工、企业管理人员、企业安全管理人员、监管部门管理和执法人员，提供系统的、全面的、标准的、权威的实训、培训与考试服务。
本系统还可以满足面向本科、高职教学，进行危化生产工艺实操培训、设备认知培训、设备检维修培训与安全作业培训等。
2.软件参数
（1）考试方式：报名考试后，随机抽取考题考试
（2）作业现场安全隐患排除：系统自动识别考生操作步骤，操作步骤以现场实操与DCS模拟操作相结合的方式，具体的操作步骤以装置的实际情况而定。
（3）作业现场应急处置：系统自动识别考生操作步骤，操作步骤以现场实操与DCS模拟操作相结合的方式，具体的操作步骤以装置的实际情况而定。
（4）数据处理：系统根据考生考试操作，自动采集数据，考试成绩提交后成绩自动上传
（5）考核系统：支持考试模式和练习模式
（6）系统管理：系统具有考生成绩本地查询功能及题库自动更新功能，考生成绩保存至本地，可有效避免突然断电断网后，数据丢失，本地依然可进行成绩查询。
3.装置参数
|
序号 |
设备名称 |
规格 |
单位 |
数量 |
|
1. |
框架 |
尺寸：2700*2000*2700mm，整机采用钢质安装框架，一层平面方便操作、检修、出入，平台采用10#国标槽钢焊接完成，平台板采用3mm扁豆花纹板，表面喷塑防腐处理，罐体采用镜面板制造， 管道采用卫生级不锈钢内外镜面管制造，罐体和管道焊缝处理工艺采用机械加油蜡镜面抛光，达到无焊缝镜面效果 |
套 |
1 |
|
2. |
水箱 |
304不锈钢材质，尺寸：500*500*500mm，板厚1.5mm |
台 |
1 |
|
3. |
锅炉 |
Φ300*500mm，不需要加热，带玻璃法兰液位计，L=450 |
台 |
1 |
|
4. |
循环水泵 |
型号：CHL2-20，电压：220V；功率：370W，单相 |
台 |
1 |
|
5. |
空气压缩机 |
功率1.5KW，容积50L，电压220V |
台 |
1 |
|
6. |
气动调节阀 |
DN15不锈钢材质，法兰连接。4-20mA信号输入 |
台 |
1 |
|
7. |
锅炉液位计 |
DN15不锈钢材质，法兰连接。4-20mA信号输入 |
台 |
1 |
|
8. |
进水流量 |
DN15，涡轮流量计，4-20mA信号输入，量程0-3m³/h |
台 |
1 |
|
9. |
压力表 |
指针式压力表，范围0-0.3Mpa |
台 |
1 |
|
10. |
压力传感器 |
扩散硅压力变送器，0~0.2MPa，4-20mA信号输出 |
台 |
1 |
|
11. |
流量计 |
采用真实流量计铝合金外壳，表面以绿色喷塑，能迅速从仪表外观上区分仪表类型。输入类型为4~20ma电流信号，采样精度0.20%，12～24V DC供电，具有反接保护，功耗2.0W，液晶屏双行背光显示，带中文显示，显示实时发送的流量值 |
套 |
1 |
|
12. |
压力表 |
采用真实压力表铝合金外壳，表面以蓝色喷塑，能迅速从仪表外观上区分仪表类型。输入类型为4~20ma电流信号，采样精度0.20%，12～24V DC供电，具有反接保护，功耗2.0W，液晶屏双行背光显示，带中文显示，显示实时发送的流量值 |
套 |
1 |
|
13. |
指针式压表 |
显示当前工艺参数，最大压力值为额定压力值的2倍 |
套 |
1 |
|
14. |
温度表 |
采用真实温度计铝合金外壳，表面以红色喷塑，能迅速从仪表外观上区分仪表类型。输入类型为4~20ma电流信号，采样精度0.20%，12～24V DC供电，具有反接保护，功耗2.0W，液晶屏双行背光显示，带中文显示，显示实时发送的流量值 |
套 |
1 |
|
15. |
液位计 |
采用真实磁翻柱液位计外型，模拟光柱代替磁翻柱，能迅速从仪表外观上区分仪表类型。LED光柱以百分比方式显示液位，仪表装置显示过程数据，双行背光显示，中文显示，可变换数据单位。 |
套 |
1 |
|
16. |
模拟量输出模块 |
DAM-DA08E，模拟量输出模块 |
套 |
1 |
|
17. |
开关量输入输出模块 |
DAM-5084，开关量输入输出模块 |
套 |
1 |
|
18. |
智能控制器 |
多路光电隔离NPN信号输入模块，标准Modbus协议，RS485通讯接口，内置1.5KV电磁隔离保护，防雷保护，开关量输出与系统隔离、电源隔离，支持全端口过流、过压保护。 |
套 |
1 |
|
19. |
智能仪表统 |
智能仪表电器控制柜钢制喷塑内安装漏电保护空气开关、电流型漏电保护器，旋钮式强电开关控制，保证设备安全，操作控制便捷；装有开关电源，接触器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。单相三线制供电。 |
台 |
1 |
|
20. |
上位控制器 |
处理器：2.5GHz RAM：8G ROM：1T ;数据显示终端：21.5寸. |
套 |
1 |
|
|
考试中心管理系统 |
1、角色管理功能：管理系统可以编辑角色，编辑权限，支持多用户管理； 2、考试计划查询功能，可输入计划名称、编号、考试地点及组织机构中任何一个查询； 3、添加考试计划功能：根据计划编号，计划名称，类别，组织机构，监考人，开始时间，结束时间，考试地点，备注等添加考试计划； 4、考试计划删除/编辑功能； 5、考生信息添加功能； 6、考生信息批量导入功能； 7、考生信息删除/编辑功能； 8、考生成绩查询功能，可在查询框中输入姓名、准考证号、编号及计划名称查询； 9、考生成绩批量导出功能； 10、数据字典功能：可编入类别名称，类别编码； 11、数据字典删除/编辑功能； 12、管理员添加功能：可添加多个系统管理员；支持账号角色、权限管理； 13、设备考试状态实时监测； 14、题库管理功能，支持用户编辑试题； 15、设备管理功能：管理系统可以远程管理所有考试终端，功能包括：开关机、软件重启系统、管理考试终端运行模式，暂停考试等。 16、考试计划、考生信息、考试成绩与省考试管理系统对接，实现信息实时（或定时）上传功能； 17、培训管理：可以建立培训计划、生产学员培训档案； |
套 |
1 |
