一.实验目的
1.了解气体比热测定装置的基本原理和构思;
2.熟悉本实验中的测温、测压、测热、测流量的方法;
3.掌握由基本数据计算出比热值和求得比热公式的方法;
4.分析本实验产生误差的原因及减小误差的可能途径;
5.测定300℃以下气体的定压比热。
二.技术指标
1.加热功率:75W,气体加热最高温度:≦320℃;
2.电流:0~1A;温度:0~300℃;气体流量:0.06~0.6m3/h;气体压力:±100mmH2O;

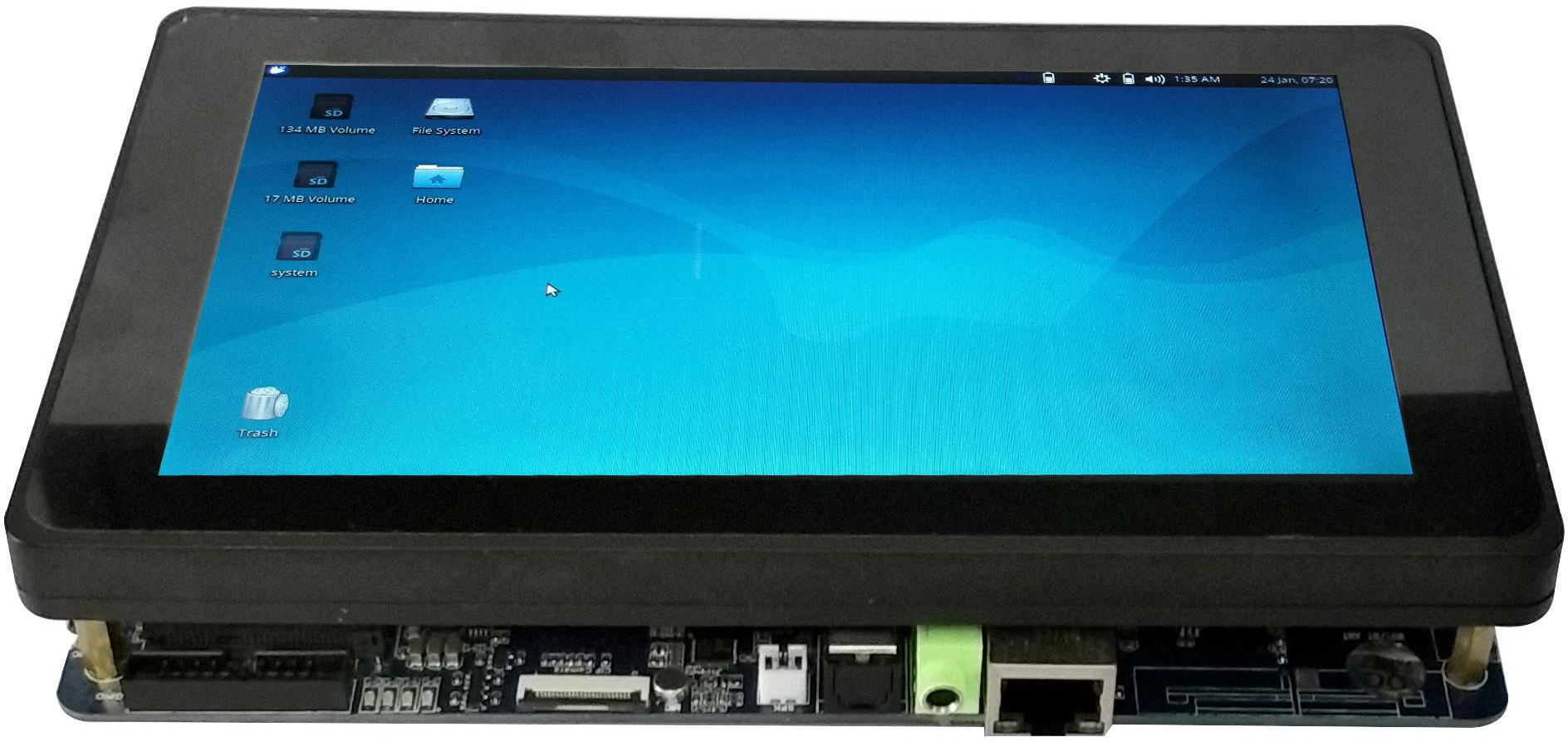

3.控制系统:采用西门子控制器:SIEMENS,SIMATIC,ST-200;触摸屏;模拟量采集模块:模拟输入模组,EM231 AL 4×12BIT,模拟输出模组,EM232 AQ 4×12BIT,USE POWER 24 VAC;以太网通讯模块:JQECT 243-iBUS,WINCC直连,应用于西门子以太网通讯,无需OPC wincc可直连,无需任何外加程序和驱动,安装后立即可用,支持多种上位软件(如Step7、组态王、wincc、力控、Intouch等);实验数据处理软件;历史曲线界面;网线;RS485连接口。
4.虚拟仿真软件:数据采集,自动数据分析处理、绘制特性曲线功能的工控软件:本套软件为新型的可视化工业自动控制系统,它以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭式系统。用抽象的图形画面来模拟实际的工业现场和相应的工控设备,动态效果良好。根据输入基本数据,画面进行相应变化,系统根据自带公式换算出所需的结果;
5.工作电源AC220V、50Hz,单项三线制、功率200W;安全保护:具有接地保护、漏电保护、过流保护;
6.装置外形尺寸:1480×690×1450mm
三.主要配置及参数
1.离心式交流鼓风机、无机玻璃镀银真空镀瓦瓶比热测定仪本体、有机璃本体支架、流量计、低噪音风机、进口数字温度传感器1只、加湿器1台、数据采集采用模拟量输入/输出模块,配备标准以太网通讯模块、RS485连接口、虚拟仿真软件、实验数据处理软件、历史曲线界面;
2.电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器(德力西)、电位器、固态调压器、带灯自锁按钮开关(正泰)等组成,控制箱面板采用铝质凹字技术制作;
3.双面亚光密纹喷塑实验桌(配万向轮及禁锢脚、调整角可调整桌面水平及固定);
4.提供实验报告测试样本(作调试验收标准)。
