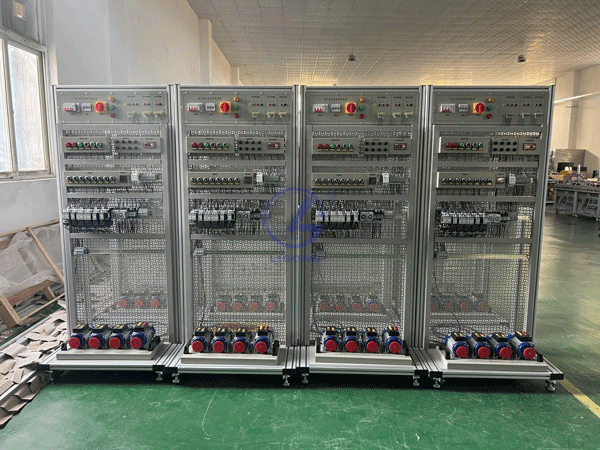

TYK-01型 电力拖动安装与调试平台
1、标准控制屏
控制屏应采用立式结构，由网孔板、安全防护隔板、支撑架及支撑条、4只万向轮、空气开关、开关电源、插座等组成，平台中全部单元模块都安装在标准控制屏上。
具体要求如下：
标准控制屏尺寸不小于H2000*W800*D800mm；
网孔板：冷轧钢板≥2mm、底板撑条≥5mm。面板≥1750*800mm；
支撑架及支撑条≥800*800mm；
为保证产品为成熟产品（要求提供产品设计图纸、图片或宣传彩页）
2、电源控制模块
设有4P20A（带漏电保护）空气开关、接触器、电源指示灯、上电启动按钮、急停按钮、3位按钮盒、电源输出端子排等组成，具有可靠安全保护功能。采用接线端子和接地端子。
3、电动机组
（1）交流双速电机1台
额定电压： 380V，
额定电流：≥0.7A；
功率：≥0.18KW；
转速：≥1400/800r/min；
需带速度继电器，输出2组NO/NC。
（2）三相交流异步电动机3台
额定功率：≥0.18KW；
额定电压：380V/660V；
防护等级：IP54;
转速： 1400r/min
4、常用电气材料
|
序号 |
配置名称 |
规格型号 |
单位 |
数量 |
|
1 |
断路器 |
4P带漏保C16 |
个 |
1 |
|
2 |
圆筒帽型熔断器支持件（底座） |
RT18-32（X） |
个 |
6 |
|
3 |
熔断器保险芯2A |
RT18-2A 10*38 |
个 |
2 |
|
4 |
熔断器保险芯3A |
RT18-3A 10*38 |
个 |
4 |
|
5 |
交流接触器 |
CJX2 3开1闭 |
个 |
11 |
|
6 |
热过载继电器 |
NR2 1开1闭 |
个 |
6 |
|
7 |
接触器辅助触头 |
F4-22 2开2闭 |
个 |
9 |
|
8 |
中间继电器 |
RJ2S-CLD-D24 |
个 |
5 |
|
9 |
中间继电器插座 |
SJ2S-05B |
个 |
5 |
|
10 |
时间继电器 |
H3Y-2 8脚 线圈AC220V 0-30秒 |
个 |
2 |
|
11 |
时间继电器插座 |
PYF08A-E |
个 |
2 |
|
12 |
中间继电器 |
JZC1-44 AC220V |
个 |
4 |
|
13 |
行程开关 |
LXJM1-8112 |
个 |
2 |
|
14 |
红按钮（Φ22） |
YJ139-LA38A-11BN 1开1闭 |
个 |
2 |
|
15 |
绿按钮（Φ22） |
YJ139-LA38A-11BN 1开1闭 |
个 |
2 |
|
16 |
黄按钮（Φ22） |
YJ139-LA38A-11BN 1开1闭 |
个 |
2 |
|
17 |
急停按钮（Φ22） |
YJ139 LA38-11ZS 2闭 |
个 |
1 |
|
18 |
转换开关（Φ22） |
LA38-11X 1开1闭 |
个 |
1 |
|
19 |
按钮盒 |
|
个 |
2 |
|
20 |
红色指示灯(Φ22) |
AD16-22DS AC220 |
个 |
1 |
|
21 |
绿色指示灯(Φ22) |
AD16-22DS AC220 |
个 |
1 |
|
22 |
黄色指示灯(Φ22) |
AD16-22DS AC220 |
个 |
1 |
|
23 |
标示牌 |
黑 Φ22 |
个 |
11 |
|
24 |
2.5mm²端子盖 |
D-ST2.5 3030417 |
片 |
15 |
|
25 |
2.5mm²灰色端子 |
ST2.5 3031212 |
片 |
50 |
|
26 |
2.5mm²黄绿色端子 |
ST2.5-PE 3031238 |
片 |
5 |
|
27 |
终端固定件 |
CLIPFIX35 3022218 |
片 |
10 |
|
28 |
安装螺丝 |
|
批 |
1 |
5、常用耗材
|
序号 |
配置名称 |
规格型号 |
单位 |
数量 |
|
1 |
多股软线 |
RV 1.0mm2 黄色 |
米 |
20 |
|
2 |
多股软线 |
RV 1.0mm2 绿色 |
米 |
20 |
|
3 |
多股软线 |
RV 1.0mm2 红色 |
米 |
20 |
|
4 |
多股软线 |
RV 1.0mm2 黄绿色 |
米 |
20 |
|
5 |
多股软线 |
RV 1.0mm2 淡蓝色 |
米 |
20 |
|
6 |
多股软线 |
RV 0.75mm2 红色 |
米 |
50 |
|
7 |
多股软线 |
RV 0.75mm2 淡蓝色 |
米 |
50 |
|
8 |
管形预绝缘端头 |
E1008 红色 |
包 |
1 |
|
9 |
管形预绝缘端头 |
E1008 黄色 |
包 |
1 |
|
10 |
管形预绝缘端头 |
E1008 绿色 |
包 |
1 |
|
11 |
管形预绝缘端头 |
E1008 蓝色 |
包 |
1 |
|
12 |
管形预绝缘端头 |
E0508 红 |
包 |
1 |
|
13 |
管形预绝缘端头 |
E0508 蓝 |
包 |
1 |
|
14 |
扎带 |
3*120mm |
包 |
1 |
|
15 |
线号管 |
1.0mm2 |
米 |
5 |
|
16 |
PVC锯齿线槽 |
W40*H60mm 灰色 |
米 |
10 |
|
17 |
通用C45铝导轨 |
35*7.5*1.1mm ，带孔 |
米 |
4 |
