一、设备基本参数

1、10KV高压进线柜尺寸（深X宽X高）：≥1500mm×800mm×2300mm，2台
2、10KV高压计量柜尺寸（深X宽X高）：≥1500mm×800mm×2300mm
3、10KV高压母联柜尺寸（深X宽X高）：≥1500mm×800mm×2300mm
4、10KV高压出线柜尺寸（深X宽X高）：≥1500mm×800mm×2300mm
5、继电保护实际操作台（深X宽X高）：1550mm×750mm×1850mm；
6、继电保护屏/系统屏/电池屏 参考尺寸：800×600×2200mm/面，3面；
7、输入模式：AC220V/50Hz；
8、输出电压：220VDC；蓄电池额定容量：18只20AH/220VDC
9、10KV配电一次系统模拟屏；
10、防护用品柜（含防护用品）：850mm×390mm×1800mm。
11、考核终端一体机：≥850mm×420mm×1755mm
12、防护用品：安全帽、工作服、绝缘靴、绝缘手套。

二、 使用环境

1、工作温度：-20～45℃
2、相对湿度：28%
3、单位面积承重：≥100Kg/㎡

三、基本配置及功能

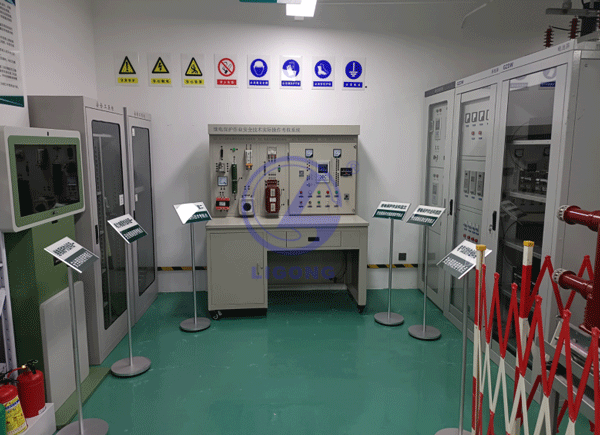

设备是由继电保护综合考培系统、一次设备（包含进线柜1、计量柜、联络柜、出线柜、进线柜2、继电保护屏/系统屏/电池屏组成）（包含分立元件电磁型电流继电器检验、电流互感器极性检验、电流速断保护检验、线路重合闸自动装置和继电保护装置）、三相微机继电保护测试仪、继电保护培训系统等组件模块构成。室内具备接地保护系统。
1、继电保护作业屏
⑴分立元件电磁性电流/电压继电器检验装置、电流互感器极性检验操作装置：可实现整定值检验、电压继电器电压定值检验；继电器定值动作。
⑵可实现模拟输出各类继电保护信号：包括用于满足线路保护、变压器速断保护、过负荷保护、过压保护、欠压保护、超温、高温、重瓦斯、轻瓦斯等保护等。
2、三相微机继电保护测试仪
⑴电压电流输出灵活组合  输出6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
⑵操作方式  装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
⑶新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
⑷高性能主机  输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
⑸软件功能强大  可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
⑹具有独立专用直流电源输出  设有一路110V 及 220V专用可调直流电源输出。
⑺接口完整  装置带有USB通讯口，可与计算机及其它外部设备通信。
⑻完善的自我保护功能  散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
3、微机保护装置
（1）技术参数

（2）额定参数
1）交流电流输出
• 6相电流输出时每相输出（有效值）0～30A 输出精度  0.2级
• 3相电流输出时每相输出（有效值）    0～60A
• 6相并联电流输出（有效值）         0～180A
• 相电流长时间允许工作值（有效值）   10A
• 相电流最大输出功率   300VA
• 6相并联电流最大输出时最大输出功率   1000VA
• 6相并联电流最大输出时允许工作时间   10s
• 频率范围（基波）   20～1000Hz
• 谐波次数   1～20 次
2）直流电流输出
• 电流输出   0～±10A / 每相   输出精度：0.5级
• 最大输出负载电压   20V
3）交流电压输出
• 相电压输出（有效值）   0～120V    输出精度：0.2级
• 线电压输出（有效值）   0～240V
• 相电压 / 线电压输出功   80VA/100VA
• 频率范围（基波）   20～1000Hz
• 谐波次数   1～20次

四、考核项目

1、分立元件电磁型电流继电器检验(K21)
2、电流互感器极性检验（运行中变电站10kV馈线间隔）(K22)
3、电流速断试验（线路微机保护装置）(K23)
4、线路重合闸自动装置检验（K24）
5、断路器合闸回路故障查找（K31）
6、备用电源自动投入装置拒动（K32）
7、跳闸回路断线故障查找（K33）
