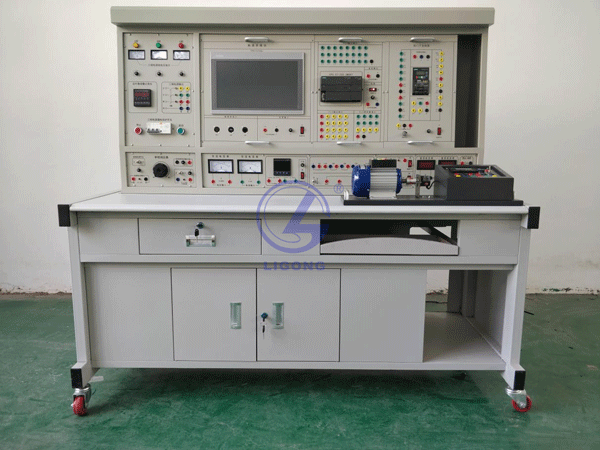

TYK-03A型 低压电器安装调试实训装置
一、系统组成
TYK-01C型 低压电器安装调试实训装置主要由实训台架、电源模块（含测量保护功能）、安全用电实验模块、继电器及接触器模块、可编程控制器模块、变频器模块、触摸屏模块、电机模块以及PLC等工具耗材组成。
二、技术性能
1、输入电压：三相四线制380V±10% 50Hz
2、工作环境：环境温度范围为-5～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3、装置容量：＜1.5KVA
4、外形尺寸：170×70×150cm3
三、配置清单
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
|
1 |
实训考核台架 |
台 |
1 |
材料：钢木结构，符合国家相关环保要求；实验屏：用于挂置实训单元挂板；配置与实训配套的电源。 |
|
|
2 |
实训桌 |
张 |
1 |
主体钣金，面板采购防火板，规格170×70×80cm |
|
|
3
|
电气控制实训单元挂箱及电机
|
块 |
1 |
DW-01 |
维修电工实训组件（一） |
|
块 |
1 |
DW-02 |
维修电工实训组件（二） |
||
|
块 |
1 |
DW-03 |
维修电工实训组件（三） |
||
|
块 |
1 |
DW-05 |
电工技能实训组件（五） |
||
|
台
|
1
|
DJ01 |
直流并励电动机DC220V |
||
|
DJ02 |
三相鼠笼电动机AC380V（Y/△）带离心开关 |
||||
|
DJ03 |
三相鼠笼电动机AC380V（Y/△） |
||||
|
DJ04 |
双速异步电动机AC380V（△/YY） |
||||
|
4 |
PLC主机挂箱 |
套 |
1 |
S7-1200 1214C SM1222 |
|
|
5 |
变频器实训挂箱 |
块 |
1 |
V20 0.55KW |
|
|
6
|
PLC实训挂箱
|
块
|
4
|
抢答器/音乐喷泉/装配流水线/交通信号灯/自动供水/天塔之光 |
|
|
自动送料装车/四节传送带/多种液体混合装置/自动售货机/自控轧钢机/邮件分拣机 |
|||||
|
机械手控制/自控成型机/加工中心 |
|||||
|
四层电梯/基础实验/中间继电器 |
|||||
|
7 |
PLC仿真实训软件 |
套 |
1 |
（1）通过PLASH虚拟环境实时显示PLC的运行状态 （2）可以实现PLC虚拟接线，并对接线进行错误检查 （3）PLC编程训练、PLC程序编写测试等功能 （4）实现PLC运行模拟，对错误程序进行检查 |
|
|
8 |
电工连线 |
套 |
1 |
32根：长1000mm 黄10条、绿10条、红10条、黑2条； 10根：长600mm 黄2条、绿2条、红2条、蓝2条、黑2条。 网线：3米/台 |
|
|
9 |
常用工具 |
套 |
1 |
一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；指针式万用表1个；斜口钳1把。 |
|
|
10 |
实验说明书 |
套 |
1 |
指导学生实训 |
|
|
11 |
安装配件 |
套 |
1 |
|
|
|
12 |
网孔板 |
块 |
1 |
|
|
