TYK-N02型 多媒体智能控制《机械原理》示教陈列柜
TYK-N02型 多媒体智能控制《机械原理》示教陈列柜是根据大、中专院校、技校、职业学校的机械原理教学大纲而设计的一套电化多媒体教学设备。陈列柜共分十个柜和一个电脑控制台，进行多媒体声控同步解说演示。由PC机电脑控制顺序或任选运行每个柜模型动作，同时电脑播放三维动画图像及语音讲解同步模型动作。
模型采用鼠标或电脑遥控器任意选择进行演示，模型材料采用进口有机板和硬聚氯制作而成，板面面板采用高强度室外写真覆亚膜材料为底色，图表和文字说明直接制作在上面。演示形象逼真，运行可靠，工艺美观，使用本陈列柜可提高教学效果，节约学时是一套现代化集多媒体动画功能为一体化的机械课程教学实用设备。

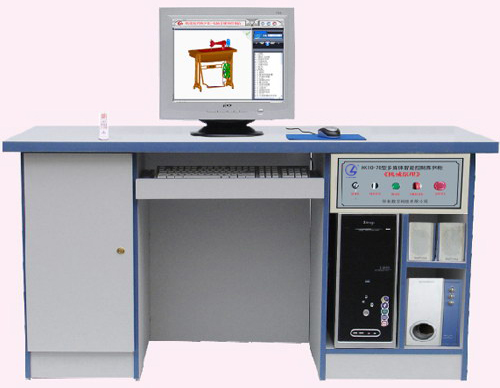

1、控制台配置：控制仿真软件（含78件动画及语音讲解功能）；控制硬件一套；电脑主机1台，17寸显示器1台、 电脑桌1张、喇叭1对、电脑攻放1台，电脑遥控器1只。
2、控制软件：采用理工陈列柜专用播放软件，实现声音、图像、模型三位一体同步动作，采用多种播放方案（如下一首、上一首、停止等）；也可进行任选和顺序播放动作。
3、控制方式：采用鼠标、键盘及电脑遥控器控制。
4、本套陈列柜78件模型均采用二维/三维动画图象配合陈列柜上的内容在PC机上演示。同时配合声音解说，生动形象。
5、控制动作过程：按遥控器上的数字键或用鼠标在理工控制仿真软件上直接选中某号模型，按确认后，陈列柜上对应该号码的机构就开始动作运转，同时电脑控制仿真软件上也开始播放此模型动画图像，并且用语音讲解此机构的特点及功能，讲解完毕后等待下一步动作。
|
序号与名称
|
陈 列 柜 内 容
|
|
主控台
|
主控台柜、主控制器、有源音箱、主控电脑（用户自配）
多媒体控制软件
|
|

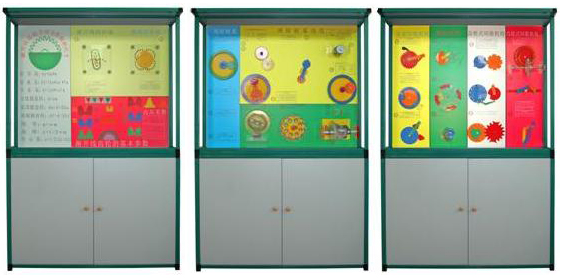

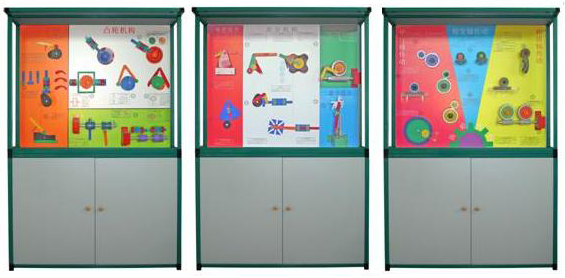

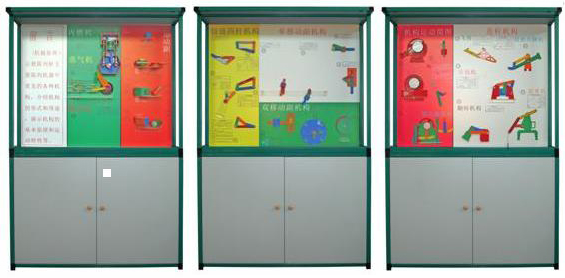

第一柜
机器与机构
|
内燃机、蒸汽机、缝纫机、牛头刨床、球面高副、螺旋副、移动副、曲面副、球面副、圆柱副、转动副
|
|
第二柜
平面连杆机构的基本形式
|
铰链四杆机构：曲柄摇杆机构2件、双曲柄机构、双摇杆机构2件。
单移动副机构：曲柄滑块机构、曲柄摇块机构、转动导杆机构、移动导杆机构
双移动副机构：曲柄移动导机构、双滑块机构、双转块机构
|
|
第三柜
平面连杆机构
|
机构运动简图：泵2件、泵的简图2件、颚式破碎机与间图。
连杆机构：飞剪、压包机、翻转机构、摄影升降机、天平、起重机。
|
|
第四柜
凸轮机构的形式
|
盘形凸轮3件：滚子、尖端、平面、移动凸轮轮、槽凸轮机构、交叉槽凸轮机构、等径凸轮机构、等宽凸轮机构、主回凸轮机构、球面凸轮机构、圆锥凸轮机构、圆柱凸轮机构。
|
|
第五柜
齿轮传动的各种类型
|
平行轴传动：外啮合直齿圆柱齿轮机构、内啮合直齿轮机构、直齿轮齿条机构、斜齿圆柱齿轮机构、人字圆柱齿轮机构。
相交轮传动：直齿圆锥齿轮机构、双曲线圆锥齿轮机构、斜齿圆锥齿轮机构
相错轴传动：螺旋齿轮机构、螺旋齿轮齿条机构、圆柱蜗杆蜗轮机构、弧面蜗杆蜗轮机构。
|
|
第六柜
轮系的基本形成
|
渐开线齿轮各部分名称、浙开线的形成、摆线的形成、齿数、模数、压力解、齿高系数。
|
|
第七柜
轮系的基本形成
|
周转轮系、差动轮系、行星轮系、定轴轮系合并一件、获得大传动比，实现特定的运动、运动的合成、旋转线、用于传递、运动的分解、谐波运动减速器，摆线针轮行星减速器、汽车差速器
|
|
第八柜
间歇运动机构
|
齿式棘轮机构2件、摩擦式棘轮机构、外啮合槽轮机构，内槽轮机构，球面槽轮机构、渐开线不完全齿轮机构、摆线针轮不完全轮机构（2件）、凸轮式间歇机构2件、停歇连杆机构、停歇导杆机构
|
|
第九柜
组合机构
|
串联组合：行程扩大机构、换向传动机构
并联组合：齿轮连杆曲线、实验给定轨迹的机构2件、实验变速运动的机构、同轴槽轮机构，误差校正机构、电动马游艺机装置。
|
|
第十械
空间连杆机构
|
空间四村结构：RSSR空间四杆机构、RCCR联轴节、单万向节、双万向节、4R揉面机构、RRSRR角度传动的空间五杆机构、空间六杆机构的萨勒特机构。
|
