实验用大型折装减速器铝制模型
TYK系列 拆装实验用大型减速器，采用优惠铝合金制作、一共8件套。 序号 货物名称 技术参数及要求 数量 单位 1 展开式双级圆柱齿轮减速器 模数：m=3，齿数：Z1=16 Z2=47 Z3=27 Z4=68，压力角：20°，β 15°，传动比： i =7.398，中⼼高度：h =146，制作材料：箱体和轴系采用全铝合金制造，长×宽×高：535×330×294mm 1 台 2 分流式双级圆柱齿轮减速器 模数：m=3，齿数:Z1=16 Z2=47 Z3=27 Z4=68，压力角：20°，β：15°，传动比： i =7.398，中心高度：h =146 制作材料：箱体和轴系采用全铝合制造，长×宽×高： 550×350×320mm 1 台 3 同轴式双级圆柱齿轮减速器 模数：m=3，齿数：Z1=22 Z2=26 Z3=78 Z4=82，压力角20°，β：15°，传动比：i=11.1818，中心高度：h =159 制作材料：箱体和轴系采用全铝合金制造，长×宽×高；560×420×350mm 1 台 4 双级圆锥圆柱齿轮减速器 模数：m=3，齿数：Z1=20 Z2=50 Z3=16...
分类：
描述
TYK系列 拆装实验用大型减速器，采用优惠铝合金制作、一共8件套。
| 序号 | 货物名称 | 技术参数及要求 | 数量 | 单位 |
| 1 | 展开式双级圆柱齿轮减速器 | 模数：m=3，齿数：Z1=16 Z2=47 Z3=27 Z4=68，压力角：20°，β 15°，传动比： i =7.398，中⼼高度：h =146，制作材料：箱体和轴系采用全铝合金制造，长×宽×高：535×330×294mm | 1 | 台 |
| 2 |
分流式双级圆柱齿轮减速器 | 模数：m=3，齿数:Z1=16 Z2=47 Z3=27 Z4=68，压力角：20°，β：15°，传动比： i =7.398，中心高度：h =146 制作材料：箱体和轴系采用全铝合制造，长×宽×高： 550×350×320mm | 1 | 台 |
| 3 |
同轴式双级圆柱齿轮减速器 | 模数：m=3，齿数：Z1=22 Z2=26 Z3=78 Z4=82，压力角20°，β：15°，传动比：i=11.1818，中心高度：h =159 制作材料：箱体和轴系采用全铝合金制造，长×宽×高；560×420×350mm | 1 | 台 |
| 4 | 双级圆锥圆柱齿轮减速器 | 模数：m=3，齿数：Z1=20 Z2=50 Z3=16 Z4=68，β：15°，传动比：i =10.625, 中心高度：h =141，制作材料：箱体和轴系采用全铝合金制造，长× 宽×高：550×340×340mm | 1 | 台 |
| 5 | 单级圆锥齿轮减速器 | 模数：m=3，齿数：Z1=20 Z2=60，压力角：20°，β：15° 传动比：i =3，中心高度：h=129，制作材料：箱体和轴系采用全铝合金制造，长×宽×高：500×350×315mm | 1 | 台 |
| 6 | 单级圆柱齿轮减速器 | 模数：m=3，齿数：Z1=72 Z2=29，压力角：20°，β：15°，传动比：i =2.49，中心高度：h =151，制作材料： 箱体和轴系采用全铝合金制造，长×宽×高：450×400×340mm | 1 | 台 |
| 7 | 蜗轮蜗杆（下置式） 减速器 | 模数：m=4，齿数：Z1=1 Z2=45，β：45°，传动比：i =45，中心高度：h =210，制作材：箱体和轴系采用全铝合金制造，长×宽×高：420×320×400mm | 1 | 台 |
| 8 | 新型单级圆柱齿轮减速器 | 模数：m=2，齿数：Z1=25 Z2=75；传动比：i =3；中心⾼度：h =120；制作材料：箱体和轴系采用全铝合金制造；长×宽×高:290×220×215mm | 1 | 台 |

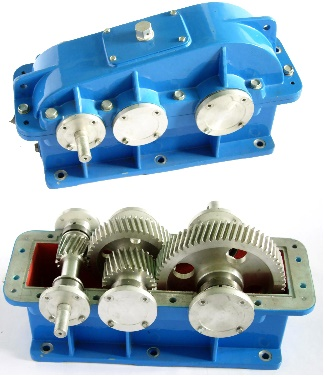

▲展开式双级圆柱齿轮减速器

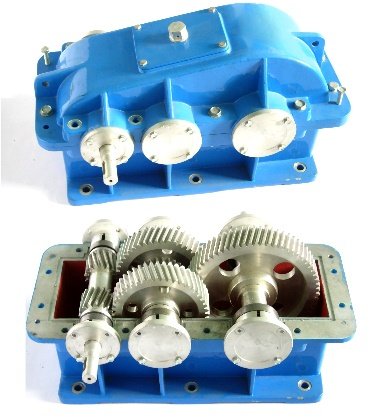

▲分流式双级圆柱齿轮减速器

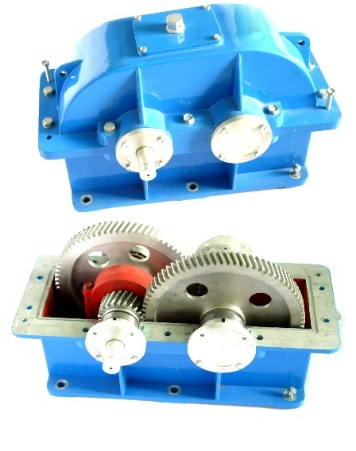

▲同轴式双级圆柱齿轮减速器器

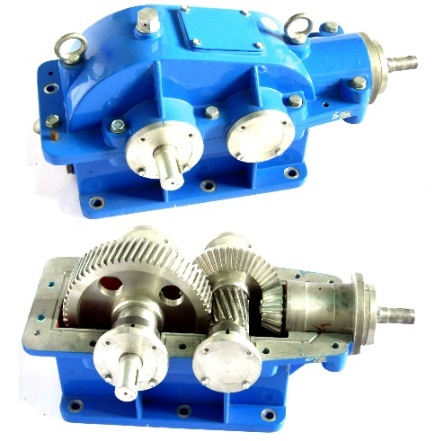

▲双级圆锥圆柱齿轮减速器

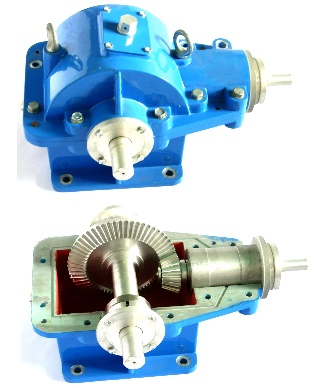

▲单级圆锥齿轮减速器

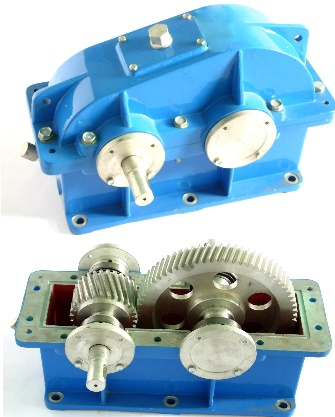

▲单级圆柱齿轮减速器
▲蜗轮蜗杆（下置式） 减速器

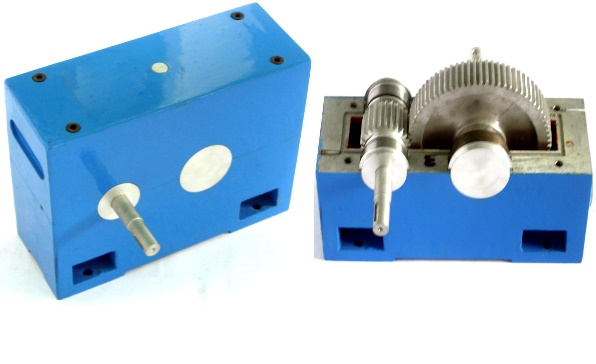

▲新型单级圆柱齿轮减速器
