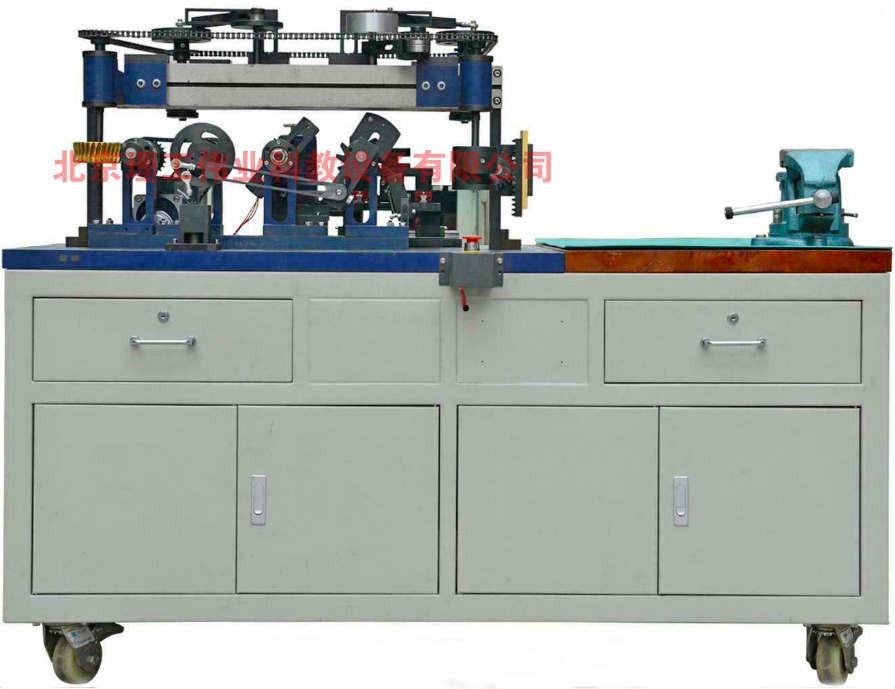

主要技术参数
实验台机架外形尺寸:1200mm×350mm×650mm
旋转电机功率N=60W 220V
转 速:输出转速n=10转/分
基本配置:
电机1台
搭接平台1台
自制零件120种238个
随机工具1套
典型装配图10张
应用范围
课程设计、毕业设计中进行轮系方案设计拚装实验。
课外学生进行机构运动创新设计方案的拚装实验。
拼装方案:
1、运动合成轮系
2、运动分解轮系
3、行星轮系
4、差动轮系
5、少齿差行星齿轮传动
6、2K周转轮系
7、3K周转轮系
8、定轴轮系
9、复合轮系1
10、复合轮系2
性能特点:
该实验台构思慎密、设计精巧、能确保组成机构的各个运动构件在运动中不发生干涉,零部件通用性好、便于学生实验操作。
该实验台几乎所有零件加工精度高,外形美观、维护方便、使用寿命长。
该实验台每套一个机架,配有电动机、V带传动装置通过悬臂杆张紧轮张紧,实验台机构搭接方式灵活、固定运动副位置在平面坐标上可以任意调节。
