一、技术参数

1.输入电源: 三相五线制AC380V ±10% 50Hz,
2.装置容量: <1.5KVA
3.工作站尺寸: 约860﹡686﹡1900mm (L﹡W﹡H) ±10%
4.工作环境:-10℃--40℃, 相对湿度<90%RH(25℃),海拔<3000M
5.设备具备漏电保护、短路保护、过载保护以及急停、钥匙开关、状态指示等安全防护功能

二、设备主要组成及功能描述

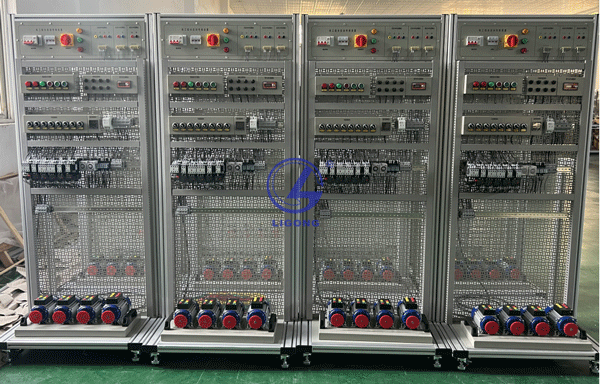

1.1、台体
主要由带有万向轮的底座、铝型材、器件安装板、电源箱等组成
尺寸≥W800﹡D700﹡H1830mm,操作台采用型材和钣金相结合形式， 操作台底部安装带刹车制动的承重脚轮， 方便移动， 可调整水平高度的地脚。
采用立式结构设计， 设备整体符合人体工学设计， 方便操作。
上方电源箱， 方便设备整体取电和相关电源操作。
1.2、电源箱
箱体用厚度1.5mm的钢板焊接， 面板采用1.5mm的钢板，整个由钣金折弯焊接而成，表而采用静电喷涂技术处理。同时带有漏电断路器、熔断器、钥匙开关、智能电能表、急停开关等， 可为系统工作提供必要的稳定电源。
1.3、电力拖动实训考核

三、设备主要配置表

(1) 主要配置清单
编号 模组名称 名称 技术参数 数量 单位
1 电力拖动考核实训单元台体 ≥W800﹡D700﹡H1830mm,操作台采用型材和钣金相结合形式， 操作台底部安装带刹车制动的承重脚轮，方便移动，可调整水平高度的地脚。
2 电源箱输出：三相五线交流 380V±10%单相三线交流220±10%使用自动空气开关通断电源，设有短路保护系统、漏电保护系统、接地保护、急停保护。双面 台
3 电力拖动实训 具体配件详见表(2) 1 套
4 实训指导书 1 本
5 实训工具 具体配件详见表 (3) 1 套
6 操作员凳子 配套操作员凳， 木制面， 钢结构框架 2张
(2) 电力拖动实训套件配置清单 (可根据客户要求进行更改)
序号 名称 型号规格 数量 单位
1 漏电断路器 DZ47sLE/D/4P/16A 2 个
2 断路器 DZ47s/3P/16A 2 个
3 交流接触器 CJX2s-0910/220V 含辅助触点 8 个
4 中间继电器 JZC1-44/AC220V 4 个
5 中间继电器 CDZ9-54P/DC24V 8 个
6 时间继电器 JSZ3C-B/1S-6M/AC220V 含底座 3 个
7 熔断器座 RT18-32 7 个
8 熔芯 RO15-3A 4 个
9 熔芯 R015-4A 3 个
10 继电器 JRS1D-25/1.6-2.5A 3 个
11 热继电器座 JRS1D-25 3 个
12 绿色自复位按钮 LA38-11BN 3 个
13 红色自复位按钮 LA38-11BN 2 个
14 黄色自复位按钮 LA38-11BN 1 个
15 自锁急停按钮 LA38-11ZS 1 个
16 90°两位置旋钮开关 LA38-11X/21 3 个
17 绿色指示灯 AD16-22DS/220V 3 个
18 红色指示灯 AD16-22D/220V 2 个
19 黄色指示灯 AD16-22DS/220V 2 个
20 行程开关 3 个
21 时间继电器 JSZ3A-B/1S-6M/AC220V 2 个
22 三相异步电动机 6314 2 个
23 三相双速电机 1 个
(3) 实训工具配置清单 (可根据客户要求进行更改)编号 名称 规格 数量
1 小一字螺丝刀 3﹡75mm 1
2 大一字螺丝刀 6﹡100mm 1
3 大十字螺丝刀 6﹡100mm 1
4 剥线钳 1
5 压线钳 压针型鼻 1
6 万用表 1
7 六角讨论桌 桌子由六个梯形桌子组成≥
1000﹡350﹡750/钢木结构/桌面三聚氰胺板/2.5cm厚/桌腿采用加厚钢管/优质实心五金椅架尺寸： ≥
790﹡480﹡470mm;椅背采用环保PP料/每套6把。 (整体实训室数量8套) 1
8 电脑 I5 1135G7 16G+M.2512GBSSD/MX4502G独显/无光驱/可俯仰/W11/摄像头/读卡器/音箱麦克/23.8WLED 19 文化建设 亚克力造型文化展板
18mmPVC板基层， 3mm亚克力板面层， 整体雕刻整体面积不少于 10m² 1
