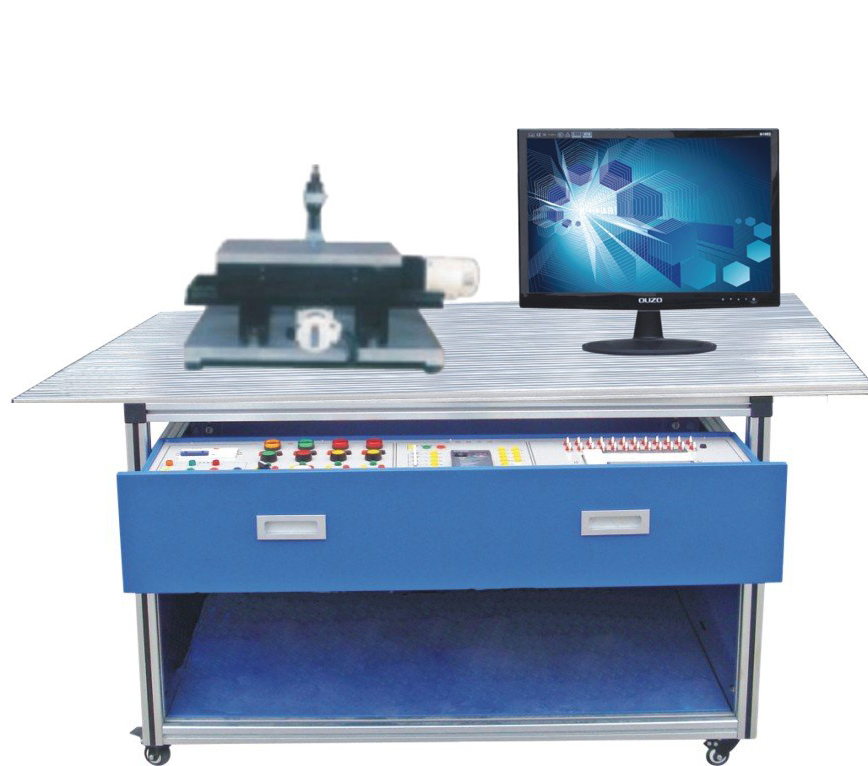

TYQD-A气动传动教学实验台 (带电脑辅台)

所属分类：液压与气动系列
点击次数：
发布日期：2019/05/04
在线询价

详细介绍

TYQD-A型气动传动教学实验台
该实验台是根据《液压气动传动技术与实训》、《气动控制技术》等通用教材设计而成，集可编程控制器和工业气动元件、执行模块为一体，除可进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验、气动技术课程设计。采用PLC控制方式，可从学习简单的PLC指导编程、梯形图编程，深入到PLC控制的应用，可与计算机通讯、在线调试等实验功能，能完美结合气动技术和电气PLC控制技术，适用电工、机电一体化等专业实训考核。

一、主要特点：
1.模块化的结构设计搭建实验简单、方便，各气动元件成独立模块，配有方便安装的底板，实验时可以随意在通用铝合金型材板上组建各种实验回路，操件简单快捷。
2.快速可靠的连接接头，拆卸简便省时。
3.采用标准的工业气动元件，性能可靠、安全。
4.低噪音的工作泵站，提供一个安静的实验环境（噪声<60）。
二、实验项目：
① PLC控制回路实验:
1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.一次压力控制回路
4.二次压力控制回路
5.高低压切换回路
6.双作用气缸的双向调速回路（进口调节、出口调节）
7.速度换接回路
8.缓冲回路
9.互锁回路
10.过载保护回路
11.位置控制式单往复回路
12.压力控制式单往复回路
13.时间控制式单往复回路
14.单双作用缸连续往复动作回路
15.采用节流阀的同步回路
16.三缸连动回路
17.计数回路
18.延时回路
19.逻辑阀的应用回路（或逻辑）
20.双手操作回路
② 继电器控制回路
汽缸缓冲回路
汽缸给进系统
双缸动作回路

② 可编程序控制器（PLC）电气控制实验，机-电-气一体化控制实验：
⑴ PLC指令编程、梯形图编程学习
⑵ PLC编程软件的学习与使用
⑶ PLC与计算机的通讯、在线调试
⑷ PLC与气动相结合的控制实验
⑸ PLC指令编程实训
③ 学生自行设计、组装和扩展各种回路实验
三、实验台组成：
　实验台由实验台架、工作泵站、气动元件、电气控制单元等几部分组成。
1.实验台架：实验台架由铁制主体、铝合金操作面板等构成
工作台尺寸：长×宽×高＝1500mm×650mm×1700mm (其包装重量约300kg)
2.工作泵站：
气泵输入电压：AC 220V/50Hz        电机（双头）功率：250W
          额定输出压力：0.8Mpa              气泵容积：20L
          工作噪声：< 60分贝
3.气动元件：
　以JELPC气动元件为主，配置详见附件。
气动元件均配有铝合金过渡底板（工程塑料），可方便、随意地将元件安放在实验面板（面板带“Ｔ”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。
4.电气控制单元：
　　可编程序控制器(PLC)；采用西门子S7-200系列, CPU224,I/O口24点；继电器输出形式。
电源电压：AC 220V/50Hz
     5、增加仿真机构单元：
     为突出气动实验台的教学生动及兴趣性，增加实战性，在气动实验台的基础上，增加气动挖掘机仿真机构，功能：
1挖掘作业，铲斗与斗杆复合进行工作实验；
2卸料作业，斗杆与铲斗工作同时，大臂可调整位置高度。

6、开标现场，提供气动挖掘机仿真机构操作演示视频。

TYQD-A型气动PLC控制教学实验台配置清单

分类	项目	规格型号	数量	备注
实验平台	气动实验台（铝合金型材实验面板）		1台	上海同育
仿真机构	气动挖掘机仿真机构	BR-QWJ	1套	上海同育
动力泵站	空气压缩机	WY5.2	1台
执行元件	不锈钢-单作用气缸	MSA-20*75-S	1只	JELPC
	不锈钢-双作用气缸（单出杆）	MA-20*100-S	2只	JELPC
	不锈钢-双作用气缸（双出杆）	MAD-20*100-S	1只	JELPC
	气缸固定脚座	MA20-LB	4套	JELPC
调压件	三联件	AC1500	1只	JELPC
调压件	减压阀（带压力表）	AR1500	1只	JELPC
电控元件	二位三通电磁换向阀（常开）	3V110-06-NO-DC24V	1只	JELPC
	二位三通电磁换向阀（常闭）	3V110-06-NC-DC24V	1只	JELPC
	二位五通电磁换向阀（单）	4V110-06-DC24V	2只	JELPC
	二位五通电磁换向阀（双）	4V120-06-DC24V	1只	JELPC
	三位五通电磁换向阀（中封式）	4V130C-06-DC24V	1只	JELPC
纯气控元件	二位五通气控换向阀（单）	4A110-06	2只	JELPC
	二位五通气控换向阀（双）	4A120-06	3只	JELPC
	单向止回阀	VOR-06	2只	JELPC
	单向节流阀	ASC100-06	2只	JELPC
	顺序阀	KSP-08	1只
	快速排气阀	QE-01	2只	JELPC
	或门逻辑阀（梭阀）	ST-01	3只	JELPC
机械元件	二位五通手动换向阀	4H210-06	2只	JELPC
	机械阀(滚轮式)	JM-07	2只	JELPC
	机械阀(按钮式)	JM-06A	1只	JELPC
电器元件	接近开关（带插头线）		4个	三线制
	磁性开关（带插头线）	CS1-SBL-20	4个	JELPC
	开关绑带	MA20-BAND	4个	JELPC
	可编程序控制器（PLC）	S7-200	1只	西门子
	PLC下载线缆		1套
	时间继电器		1套
附件	L型调速节头	SL4-01	7只	JELPC
附件	强电插线		25条
备用件	消声器（小）	BSL-01	4只	JELPC
	消声器（大）	BSL-03	2只	JELPC
	减径直通	PG8-6	2只	JELPC
	“T”型三通	PE-4	5只	JELPC
	四通	PZA-4	2只	JELPC
	螺纹直通	PC4-01	2只	JELPC
	接头（弯）	PL4-01	4只	JELPC
	接头（弯）	PL6-01	2只	JELPC
	气管	PUO0425（桔）	200米	JELPC
	螺纹塞头	1/8”	5只	JELPC
	管塞	PP-4	20只	JELPC
资料	实验指导书		1册	上海同育
资料	光盘(PLC软件、程序)		1套	西门子
工具	密封胶带（生料带）		2卷
	活动扳手	6”	2 把
	内六角扳手	10”	1套
	螺丝刀	Φ6*12.5	1套
	尖嘴钳		1把
	剪刀		1把
