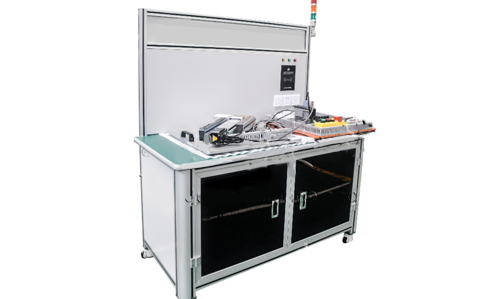

该实验台是我公司与国内数所在机电和液压等方面科研实力雄厚的高校进行技术合作,以数位机电、液压领域的资深教授、工程师为技术开发力量,立足大学本、专科实验教学,努力开发出的国内一流的机电液教学设备。
该实验台是由多种实验模块板组合而成,模块和模块既可独立实验教学,也可以由几个组合成大型的综合控制系统,来适应课程设计或者毕业设计,不同的用户可以根据自身的实际需要组合成不同的实验台。设备完全按工业元件配置,不仅适用于高校教学,同时可以用来进行工程培训和仿真。
一、 一实验台基本组成:
实验台主要由铝合金T型槽台架,液压泵站及液压元件,空气压缩机及气动元件,电气模块及插销板。PLC可编程控制器及手动编程器等组成。
二、实验项目
液压实验
(一)性能实验:
1.液压泵的性能实验;
2.溢流阀静态性能实验;
(二)回路验证实验:
一)压力控制回路实验
1.调压回路
a.单级调压回路;
b.单级远程调压回路实验;
c.多级压力回路实验;
d.两级调压回路;
e.双压回路。
2.减压回路
3.保压回路
a.单向阀保压回路
b.换向阀保压回路
4.卸荷回路
a.M型中位机能卸荷回路
b.二位二通电磁阀卸荷回路
c.先导式溢流阀卸荷回路
5.平衡回路
6.平衡与锁紧回路
7.缓冲回路
二)速度控制回路
1.节流阀调速回路
a.节流阀进油节流阀调速回路实验
b.节流阀回油节流调速实验
c.节流阀旁路节流阀调速回路实验
d.单节流阀双向进油节流阀调速回路实验
e.单节流阀双向回油节流阀调速回路实验
f.双节流阀双向进油节流阀调速回路实验
g.双节流阀双向回油节流阀调速回路实验
h.有背压的进油节流阀调速回路实验
i.双压双向节流阀调速回路实验
2.增速回路
a.单向阀控制差动连接增速回路实验
b.二位三通电磁阀控制差动连接增速回路实验
c.增速控制回路实验
3.速度变换回路
a.二位二通电磁阀差动连接快慢速度变换回路实验;
b.二位三通电磁阀差动连接快慢速度变换回路实验;
c.双向速度变换回路实验
d.进油控制速度变换回路实验
e.回油控制速度变换回路实验
f.快慢速度变换回路实验
4.方向控制回路实验
5.换向回路实验
a.二位四通电磁阀控制连续往复换向回路实验
b.三位四通电磁阀控制连续往复换向回路实验
6.锁紧回路
a.三位四通电磁阀换向阀O型中位机能锁紧回路实验
b.三位四通电磁阀换向阀M型中位机能锁紧回路实验
c.单向阀锁紧回路
三)多执行元件动作回路实验
1.顺序动作回路实验
a.压力控制多缸顺序动作回路实验
b.行程控制多缸顺序动作回路实验
2.同步动作回路实验
3.PLC控制逻辑验证实验
气动控制回路:
1.压力控制回路(包括双压回路)
2.速度控制回路(包括节流调速,快慢速转换回路)
3.多缸程序控制回路(包括行程控制与时间控制顺序动作回路,顺序与同步联合控制回路)
4.逻辑控制回路(包括与门、或门和双稳控制回路)
5.双作用气缸进口节流调速回路实验
6.双作用气缸出口节流调速回路实验
7.单电控速度变换回路实验
8.双作用气缸单电控自动往复运动回路
9.双作用气缸-电联合控制连续往复运动
10.电-气联合控制顺序动作回路
面向气动系统的电气控制设计验证实验
面向液压和气动系统的PLC控制逻辑验证实验
配置液压元件、气动元件和电气元件涵盖下的其它机电液气一体化创新设计实验
三、功能及特点
1.双面铝合金T型槽式安装板,将机电液实验与机电气实验配置台架两面,一机两用,占地面积少,购置费用低
2.扩展的模块化设计、开放式柔性组合可方便的融入你的创意
3.无故障启动、操作失误或实验失败不发生安全事故,具有良好的工作可靠性和失败安全性。
4.所有液压元件均为工业用液压元器件,明细见配置清单。
5.可实现手控、气控、电控、PLC控制等多种控制方式。
6.实验交叉、综合运用机械、电子、液压与气动、控制、测试、计算机等多学科知识。
7.有具体的控制对象,实验设计贴近机电液(气)产品设计,实验过程模拟工业现场过程。有利培养学生创造性解决实际工程问题能力。
8.实验过程实践性强,学生自己设计实验,自己动手安装调试液压及气动线路,自己动手连接电气系统,自己动手编写和调试PLC程序。
9.配有新一代组态模拟动态控制软件,其功能:
a.三维虚拟液压回路的演示与控制
b.单个液压元件的三维虚拟工作原理演示,拆装演示
c.软件设有零件库,学生可以进行创新回路组合虚拟实验
★教学录播系统要求智能触摸屏显示收缩压、舒张压及心率参数可实时记录加压,降压的曲线图,实时测算放气速度。可选配进入考核菜单即进入与考核设置机通信状态,当考试端接收到试题后,即进入预备考试状态(考试时间,显示倒计时时间);学员点击“开始考试”,倒计时开始,学员在限时内可以多次测量(也可以设置测量次数),将最终结果输入。在倒计时清零或者“提交试卷”后,表示考试结束,中途断电考试继续不影响考试,除非老师解除考试状态。解除考试状态后,显示标准答案。
四、主要技术参数
1.低压变量叶片泵 1HP+VP1-12-70
最高使用压力:7Mpa
流量:0.35Mpa, 1800r/min时.为12L/min
额定转速:1500r/min
驱动功率:0.75Kw
2.静音空气压缩机 型号:TYW-1
功率:0.55Kw
转速:1400rpm
额定排气量≥55L/min
气罐容量:22L
3、外形规格:1490×1250×1620mm
TYJDY机电液控一体化实训平台配置清单
序号 | 名称 | 型号 | 生产厂家 | 数量 | 备注 |
1 | 汽缸 | MAL-20*200-LB | 亚德客 | 2 | 双作用单出杆 |
2 | 二位五通换向阀 | 4V210-06-DC24V | 亚德客 | 2 | 单电控 |
3 | 二位五通换向阀 | 4A210-06 | 亚德客 | 2 | 单气控 |
4 | 二位三通换向阀 | 3V210-06NC DC24V | 亚德客 | 3 | 单电控 |
5 | 梭阀 | KV-06 | 亚德客 | 2 | |
6 | 单向节流阀 | ASC100-06 | 亚德客 | 2 | |
7 | 减压阀 | AR2000 | 亚德客 | 1 | |
8 | 气动二联体 | AFR2000 | 亚德客 | 1 | |
9 | 快换接头 | APC6-01 | 亚德客 | 34 | 已装配在阀上 |
10 | 快换接头 | APC6-02 | 亚德客 | 6 | 已装配 |
11 | 消声器 | BSL-01 | 亚德客 | 11 | 已装配在阀上 |
12 | 气管 | PUA0640 | 亚德客 | 15(米) | |
13 | 三通接头 | APE6 | 亚德客 | 6 | |
14 | 旋转缸 | DA-52 | 亚德客 | 1 | 已装配 |
15 | 双作用单出杆油缸 | HOB30-150 | 勤达机电 | 2 | |
16 | 双作用单出杆小油缸 | HOB30-80 | 勤达机电 | 2 | 已装配 |
17 | 三位四通电磁换向阀 | M型 D5-02-3C60-D2 | 朝田(康百世) | 2 | 最高使用压力≥25Mpa,最大流量60L/min |
18 | 三位四通电磁换向阀 | O型D5-02-3C2-D2 | 朝田(康百世) | 1 | 最高使用压力≥25Mpa,最大流量60L/min |
19 | 二位四通电磁换向阀 | D5-02-2B2-D2 | 朝田(康百世) | 1 | 最高使用压力≥25Mpa,最大流量60L/min |
20 | 二位三通电磁换向阀 | 23E2-25B | 广研所 | 1 | 额定压力:6.3 Mpa,流量25L/min |
21 | 二位二通电磁换向阀 | 22E2-25B | 广研所 | 2 | 额定压力:6.3 Mpa,流量25L/min |
22E2-25BH | 广研所 | 1 | 额定压力:6.3 Mpa,流量25L/min | ||
22 | 节流阀 | L-10B | 广研所 | 2 | 额定压力:6.3 Mpa,流量10L/min |
23 | 单向阀 | I-25B | 广研所 | 2 | 额定压力:6.3 Mpa,流量25L/min |
24 | 先导式溢流阀 | Y-10B | 广研所 | 1 | 额定压力:6.3 Mpa,流量10L/min |
25 | 直动式溢流阀 | DG-02-B | 朝田(康百世) | 1 | 额定压力:21Mpa,流量≥16L |
26 | 先导式减压阀 | J-10B | 广研所 | 1 | 额定压力:6.3 Mpa,流量10L/min |
27 | 液控单向阀 | IY-25B | 广研所 | 1 | 额定压力:6.3 Mpa,流量25L/min |
28 | 压力继电器 | JCD-02-NLL | 朝田(康百世) | 2 | |
29 | 行程开关 | 三星机床 | 4 | 感应式 | |
30 | 直流电机 | Z5D40-24 | 2 | ||
31 | 编程器 | FX-20MR-D | 三菱电机 | 2 | 20点 |
33 | 压力表 | Y-60 | 红旗仪表 | 6 | 已装液压、气动配件上 |
39 | 数显转速表 | 嘉国教仪 | 1 | ||
41 | 聚氨脂油管 | 山东鲁盾 | 16 | ||
42 | 静音空气压缩机 | TYW-1 | 苏州同一 | 1 | 额定排气量≥55L/min,功率0.55KW,容积22L |
45 | 操作总台 | TY -CZT | 同育教仪 | 1 | |
46 | 电机泵组 | 1HP+VA1-12F-A3 | 朝田(康百世) | 1 | 电机功率1.5KW,最高使用压力:7Mpa,排量:6.8 ml/r. |
47 | 三通 | TY -ST | 同育教仪 | 6 | |
48 | 快换接头 | 带单向阀的标准镀铬快换接头 | 宁波 | 38 | |
49 | 快换接头单头 | 宁波 | 39 | ||
50 | 管用直角接头 | 山东鲁盾 | 16 | ||
51 | 管用直通接头 | 山东鲁盾 | 16 | ||
52 | 46号抗磨液压油 | 中国石化 | 25kg | ||
53 | 活动扳手6″ | 宁波 | 1 | ||
54 | 开口扳手19~22 | 宁波 | 1 | ||
55 | 开口扳手22~24 | 宁波 | 1 | ||
56 | 内六角扳手5mm | 宁波 | 1 | ||
57 | 内六角扳手6mm | 宁波 | 1 | ||
58 | 内六角扳手3mm | 宁波 | 1 | ||
59 | 十字起4″ | 宁波 | 1 | ||
60 | 一字起4″ | 宁波 | 1 | ||
61 | 内卡环钳4″ | 宁波 | 1 | ||
62 | 外卡环钳4″ | 宁波 | 1 | ||
63 | 按扭 | ZB2-BW31C | 施耐德 | 4 | 绿灯24V |
64 | 按扭 | ZB2-BWB42C | 施耐德 | 2 | 红灯 |
65 | 按扭 | ZB2-BW31C | 施耐德 | 2 | |
66 | 按扭 | ZB2-BWB42C | 施耐德 | 2 | 红灯24V |
67 | 按扭 | ZB2-BW31C | 施耐德 | 2 | 绿灯24V |
68 | 按扭 | ZB2-BWB51C | 施耐德 | 6 | 黄灯自锁;红灯24V |
69 | 按扭 | ZB2-BWB41C | 施耐德 | 1 | 黄灯自锁;红灯24V |
70 | 按扭 | ZB2-BWB42C | 施耐德 | 1 | 红灯24V |
71 | 按扭 | LAY-39 | 施耐德 | 1 | 绿灯24V |
72 | 通讯线 | 三菱电机 | 1 | ||
73 | 编程软件 | 三菱电机 | 1 | ||
74 | 时间继电器 | TYPEST3 | 4 | ||
75 | 电压表 | 85C130V | 凯达利 | 1 | |
76 | 指示灯 | NHC,24V | 冯事达 | 24 | |
77 | 航空插 | XS12-2P | 迈蜂仪表 | 36 | |
78 | 航空插 | XS12-4P | 迈蜂仪表 | 16 | |
79 | 交流接触器 | AMYC10-10A,36V | 中国民扬 | 8 | |
80 | 交流接触器 | AMYC10-10A,36V | 中国民扬 | 2 | |
81 | 继电器 | MY4NJ | 欧姆龙 | 4 | 30 |
82 | 开关电源 | S-20-24 | 上海任重 | 1 | |
83 | 黄色插座 | 南京康尼 | 135 | ||
84 | 红色插座 | 南京康尼 | 15 | 600×20根 | |
85 | 黑色插座 | 南京康尼 | 15 | 300×20根 | |
86 | 空气开关 | DZ47-16A | 施乃特 | 1 | 16 |
87 | 保险 | RT18-32 | 施乃特 | 3 | 3 |
88 | 变压器 | TK500 | 长沙麓山 | 1 |
