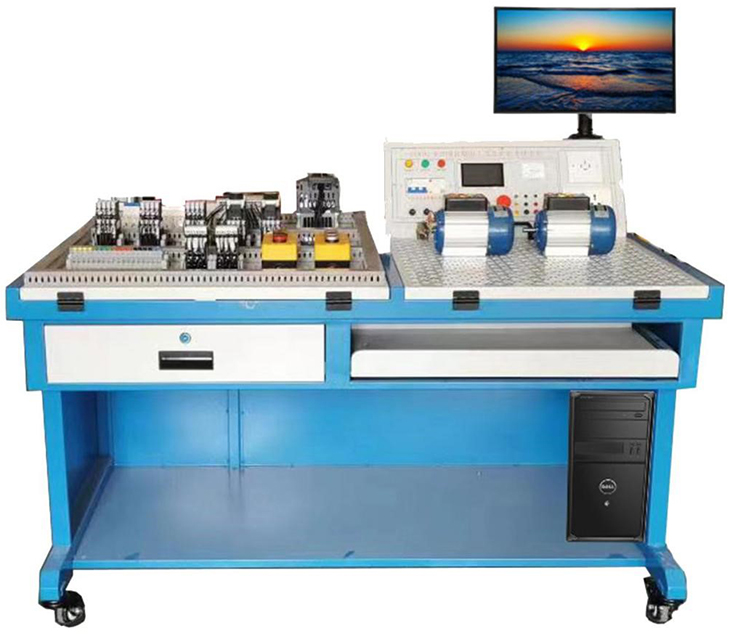

TYK-JD06型 机电综合实训考核台通过训练培养学生的专业综合素质，综合运用所学知识和专业技能，提高专业工程设计的能力、解决相关专业实际问题的能力和创新实践的能力，同时极大拓宽了学生的知识领域，使学生的知识结构更加合理，以适应社会对高技能人才的需求。

一、装置概述
    随着制造业转型升级的快速推进，企业对机电专业技术技能型人才的需求也随着改变，企业更需要具备机电设备的使用、调试和维护综合能力，能从事机电设备产品的检测、使用、维护与管理等工作岗位能力的人才，如何为制造企业培养具备机电专业综合能力的专业人才，如何有效评价机电专业人才是否具备相应的综合技术技能，就显得非常重要。
    TYK-JD06型 机电综合实训考核台是为满足机电专业人才培养和考核需求，以学生综合职业能力发展为主线，遵循技术技能型人才成长规律，满足机电专业通用性技能学习实训的基础上，融入技能评价、信息化考核系统、机械装配虚拟仿真平台等的实用功能，一方面完成学生的技能训练功能，一方面可以用于学生的技能评价。
二、装置构成
    TYK-JD06型 机电综合实训考核台由智能电源管理模块、电气考核模块、电气实训模块等组成，各模块之间相互配合可完成对电机基础实训电路的训练测试、自动接线检测、成绩归档等内容，满足机电专业电气实训考核的要求。
三、产品参数
1、交流电源：三相五线 AC 380 V±10% 50Hz；
2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；
3、外形尺寸：长×宽×高=1400mm×860mm×1010mm；
4、整机功耗：≤1.8 kVA；
5、安全保护措施：设备具有接地保护、漏电保护功能，安全性符合相关的国标标准。
四、设备功能
1、实验室智慧用电模块
实训室总体智能电源管理系统由主电路、控制电路、检测保护电路、显示电路、语音报警电路等组成，整个实验室配置一套管理系统。投标时现场演示以下1.1-1.4项功能视频。
主要功能：
1.1上电系统自测
（1）主电路及控制电路上电后对线路系统进行输入电压的过压、欠压；线路对地漏电；输出负载过流的检测，任一故障存在电源输出断开。
（2）故障内容有相应文字显示。
（3）对故障进行语音报警。
1.2运行检测保护
（1）输入过压、欠压、输出过流、漏电，任一故障出现将自动跳闸，实施保护。
（2）对故障进行语音报警。
（3）保护阀值可进行现场设置。
1.3漏电功能测试
（1）按下漏电测试按钮，装置会自动提供一个漏电测试信号，使保护器跳闸。
（2）重新进行上电进入自己检测状态，文字显示“开机检测中....”，无故障情况下，实训室智能电源管理系统恢复供电。
1.4过压保护
（1）运行中，出现输入过压，实训室智能电源管理系统将跳闸。
（2）对应的“过压相”进行文字显示。
（3）语音播报“线路过压，请注意”。
1.5过流保护
（1）运行中，三相电源中任一相出现过流，实训室智能电源管理系统将跳闸。
（2）对应的“过流相”进行文字提示。
（3）语音播报“线路过流，请注意”
1.6漏电保护
（1）运行中，三相中任一相出现漏电，实训室智能电源管理系统将跳闸。
（2）对“漏电”进行文字显示。
（3）语音播报“线路漏电，请注意”。
1.7电源监控
（1）可对各相电压进行数值显示及曲线显示，显示精度±5V
（2）可对各相电流进行数值显示及曲线显示，显示精度±0.1A
（3）高压保护电压设置：
①设置范围<300V，输入1A;
②动作时间：2-5S，输入单位0.1S
（4）欠压保护电压设置：
①设置范围：>154V，输入单位1V
②动作时间：2-5S，输入单位0.1S
(5)过流保护电流设置：
①设置范围：<20A,输入单位0.01A;
②动作时间：0.5-2S，输入单位0.1S
2、电气考核模块
（1）功能特点：多种实训电路、多角度调节机构、自由刹车系统、电气考核模块，用于学生电气接线实训和考核。考核模块采用三菱FX3U-32MR PLC主机、三菱变频器FR-E740、国内一线品牌的电器元件（空气开关、熔断器、交流接触器、中间继电器、时间继电器、热继电器、行程开关、按钮、指示灯、接线端子等）、通用安装板、角度调试机构等构成，具体功能如下：
（2）多种实训电路：可选配不同器件进行组合成多种类型的实训电路，完成不同实训内容。
（3）多角度调节：角度调试机构根据人体工程学设计，通用安装板可在0-90度调节安装角度，学生可以根据身高和操作习惯进行角度调节，符合人机工程需求。
（4）自由刹车系统：操作过程只需要轻轻按压考核板左侧的调节把手即可控制考核板的升降，可在0-90度内任意停靠，方便实用。
3、电气实训模块
（1）该模块为开放式网孔板，用于电气安装接线实训，包含通用网孔板、角度调试机构、电气器件等构成。可以让学生更好的掌握电气的设计、安装、调试与优化等技能，具体功能如下：
（2）安装便捷:模块采用网孔板式结构，安装快捷、方便、空间利用率高。
（3）多角度调节:角度调试机构根据人体工程学设计，通用安装板可在0-90度多档位手动调节安装角度，学生可以根据身高和操作习惯进行角度调节，符合人机工程需求。
（4）自由搭建多种实训电路:学生可以根据不同类型的电路选择所需器件在该模块上进行日常的器件安装与电气回路的接线。
3、无线智能实验室管理考核系统
   该系统采用240最128点阵蓝底背光液晶显示屏及PVC轻触键盘，中文显示，试题显示直观。
(1)可选择指定故障考核方式或随机故障考核方式。
(2)随机故障考核方式下系统具有自动随机出题功能，使每次维修的故障都不相同。
(3)随机故障考核方式可设置故障范围及故障数量。
(4)掉电后不会丢失所设置的参数及考核结果。
(5)具有自动评分参数设置、考核时间设置及倒计时、重复考号报警等功能。
(6)自动保存80位考生的考号、分数、误排次数、剩余故障、剩余时间等。
(7)每个故障点都默认设置为开路故障，可根据要求改变为短路故障。
(8)考核系统未上电时，电气线路能正常工作。上电后，电气线路的工作状态取决于上一次考核系统断电时的情况，但在随机故障考核方式下故障点位置与上次不一样。
(9)本系统由教师用上位机统一设置故障（随机故障和指定故障），由无线网络输至学生实训台进行排故训练或考核，实训考核人员条件与机会均等，客观、科学判断实训考核结果，保证考核结果的公平公正。故障点设置方便、快捷，训练考核成绩自动记录、排序、打印，极大方便实训室的管理，大大减轻教师的工作量。
(10)本考核系统有很好的通用性，通过与不同实训设备的组合，既可锻炼学员动手连接训练电路，掌握实操技能，又可通过智能化考核系统科学公正考核学员所学专业知识，有效的提高了学校的实训考核管理能力。
(11)本系统采用独立开关电源供电，电路设计优化合理，生产工艺严格完善，保证机器的可靠性和稳定性。
(12)本系统所有的数据交换都是通过无线网络传输，可以方便快捷组网，任意添加组网设备数量（最高255台），而且不需要进行繁琐的网络布线，极大的简化了实验室的安装，从而降低了组建实验室的成本。
(13)本系统兼容单机考核系统，当没有安装上位机时，本机亦可单独使用。除成绩的整理、打印等不能实现以外，其他所有功能均可在本机实现。
五、实训项目
1、电气实训项目
1.1掌握电气线路线图的符号；
1.2掌握电气线路图的器件选择；
1.3掌握用万用检测电气元器件方法；
1.4掌握用万用测量电压、电阻、电流的方法；
1.5掌握三相异步电机的自锁控制控制线路的接线；
1.6掌握三相异步电机的正反转控制线路的接线；
1.7掌握三相异步电机的连续与点动混合控制线路的接线；
1.8掌握三相异步电机的顺序控制线路的接线；
1.9掌握三相异步电机的多地控制线的接线；
1.10掌握三相异步电机的Y-△降压启动控制线路的接线；
2、PLC实训项目
2.1掌握PLC基本指令的使用；
2.2掌握PLC的联机控制的操作；
2.3掌握PLC控制三相异步电机启停控制的接线和程序；
2.4掌握PLC控制三相异步电机顺序启停控制的接线和程序；
2.5掌握PLC控制三相异步电机点动和自锁控制的接线和程序；
2.6掌握PLC控制三相异步电机Y-△降压启动控制的接线和程序；
2.7掌握PLC控制三相异步电机多地控制的接线和程序；
2.8 掌握PLC控制三相异步电机正反转控制的接线和程序；
2.9 掌握PLC控制三相异步电机自动往返控制的接线和程序；
2.10掌握PLC控制三相异步电机的调试；
六、配置清单
序号    部件或器件名称    型     号    数量
1    实训桌    尺寸1400mm*860mm*1010mm包含两套角度调节支撑机构、实训操作板    1台
2    智能电源控制模块    电源控制模块、智能考核模块、交流接触器    1套
3    PLC主机    FX3U-32MR    1套
4    漏电开关    3P+N    1只
5    空气开关    4P    1只
6    熔断器    RT18-32 2P    1只
7    熔断器    RT18-32 3P    1只
8    交流接触器    CJX2-0910220V    5只
9    辅助触头    F4-22    3只
10    时间继电器    220V    2只
11    热继电器         2只
12    热继电器座         2只
13    按钮开关盒    3位    2只
14    按钮（不带灯）    黄、绿、红    3只
15    指示灯    黄、绿、红    3只
16    双用接线端         18只
17    行程开关         2只
18    变频器    三菱FR-E740    1只
19    三相鼠笼式异步电动机    JW5024    2套
20    配套工具    尖嘴钳（160mm）、剥线钳、压线钳、斜口钳（160mm）、十字螺丝刀（3寸）、一字螺丝刀（3寸）、十字螺丝刀（3×75mm）、一字螺丝刀（3×75mm）、剪刀    1套
21    设备使用说明书         1套
22    电脑（用户自配）    I5-12400/4G/1T/19.5寸    1套
