一、实验台：

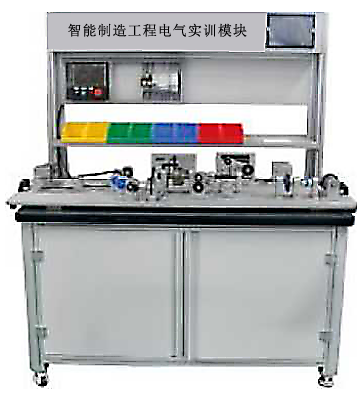

1.TYK-GC02型 智能制造机械工程回转传动应用装置选用立式工作台设计，采用40*40截面铝型材制作框架，侧面采用钣金作为封板，底部设计对开式开关门，内部柜体可以放置不同模块及元器件；
2.桌面采用高密度压缩板材料，表面铺设防静电胶皮；
3.电气控制元件采用立式电气网板进行安装，学生可以自行设计安装；
4.桌面配套HMI人机界面安装面板；
5.工作台尺寸：1500*750*1800mm

二、工作台主要技术参数：
1.供电电源：AC220V 50HZ;
2.使用气源：0.75Mpa；
3.台架结构：立式台架；
4.结构框架：铝合金框架钣金封板；
5.零件存储方式：物料盒；
三、工作台主要开展实验项目
1.传动轴与承认知与安装设计要点掌握；
2.同步带及带轮认知与安装设计要点掌握；
3.链条及链轮认知与安装设计要点掌握；
4.直齿齿轮认知与安装设计要点掌握；
5.斜齿轮认知与安装设计要点掌握；
6.人型轮认知与安装设计要点掌握；
7.连轴器认知与安装设计要点掌握；
8.SPZ带及带轮传动认知与安装设计要点掌握；
9.蜗轮蜗杆认知与安装设计要点掌握；
10.电磁离合器认知与安装设计要点掌握；
11.不完全齿轮传动认知与安装设计要点掌握；
12.万向节传动认知与安装设计要点掌握；
13.内啮合齿轮传动认知与安装设计要点掌握；
14.曲柄滑块机构认知与安装设计要点掌握；
15.凸轮机构认知与安装设计要点掌握；
16.棘轮机构认知与安装设计要点掌握；
17.槽轮机构认知与安装设计要点掌握；
四、PLC控制主机：
1.规格类型：S7系列类型。
2.本体I/O:14点输入、10点输出、2AD输入;
3.通讯协议：PROFINET;
4.输出类型：晶体管。
五、人机界面：
1.触摸型式：电阻式；
2.显示尺寸：7寸；
3.显示颜色：真彩；
4..通讯接口：以太网10/100自适应。
