TYK-KZ05型平面双轴运行控制实训装置
一、设备外观图 二、设备概述 本设备适合于数控、机电一体化及电气自动化等专业的相关实训课程。可满足各高等院校所开设的《电机拖动与控制》、《PLC原理与应用》、《伺服系统的原理与设计》等多个专业课程的主要实训项目，适合学生进行PLC实训、毕业设计和课程设计。 本设备主要由底板、伺服电机及伺服放大器、高精度丝杆传动机构、托板、限位传感器组件、铝合金导轨式支架及PLC控制系统等组成。它是一种将PLC、交流伺服电机调速、传感器应用、位置控制、复杂的开关量控制、时序逻辑控制有机结合成一体的教学装置。 三、技术参数 1、交流电源：单相 AC 220 V±10% 50Hz； 2、温度：-10～50℃；环境湿度：≤90％无水珠凝结； 3、外形尺寸：长×宽×高=1200mm×800mm×1400mm； 4、整机功耗：≤1.5 kVA； 5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。...
分类：
描述

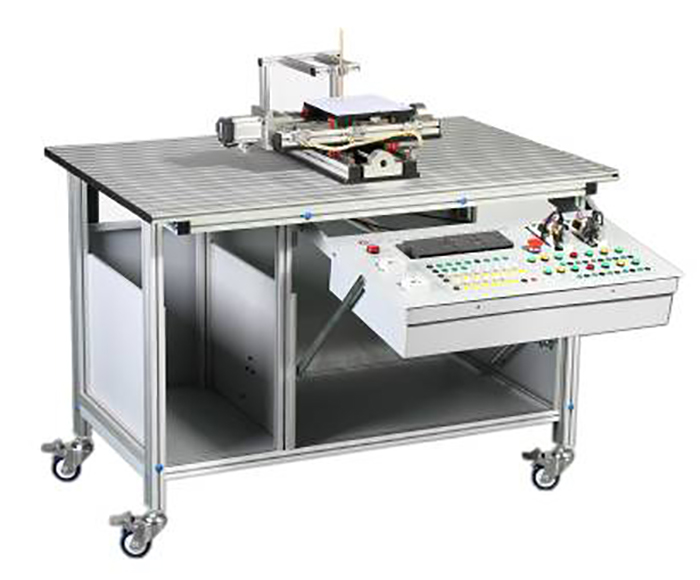

一、设备外观图
二、设备概述
本设备适合于数控、机电一体化及电气自动化等专业的相关实训课程。可满足各高等院校所开设的《电机拖动与控制》、《PLC原理与应用》、《伺服系统的原理与设计》等多个专业课程的主要实训项目，适合学生进行PLC实训、毕业设计和课程设计。
本设备主要由底板、伺服电机及伺服放大器、高精度丝杆传动机构、托板、限位传感器组件、铝合金导轨式支架及PLC控制系统等组成。它是一种将PLC、交流伺服电机调速、传感器应用、位置控制、复杂的开关量控制、时序逻辑控制有机结合成一体的教学装置。
三、技术参数
1、交流电源：单相 AC 220 V±10% 50Hz；
2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；
3、外形尺寸：长×宽×高=1200mm×800mm×1400mm；
4、整机功耗：≤1.5 kVA；
5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
