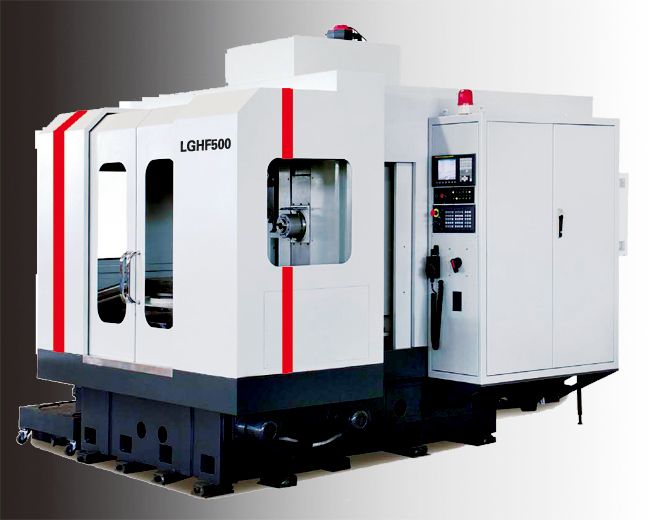

TYK500/LGHF600/LGHF800型 卧式加工中心
数控系统：西门子、法那克、广数、华中等可选。 型号 MODEL LGHF 500 CNC LGHF 630 CNC LGHF 800 CNC 产品编号 Item No W1550000 W1563000 W1580000 工作台尺寸（长x宽） Worktable dimensions(LxW) 500x500mm 630x630mm 800x800mm 工作台数量 Number of worktables 1 1 1 工作台分度 Worktable indexing 1°x360 1°x360 1°x360 T型槽尺寸（槽宽/间距/槽数） T-slot 18mm/100mm/5 22mm/125mm/5 22mm/160mm/5 工作台*大载荷 Maximum load capacity of worktable 500kg 1000kg 1500kg 工作台左右行程（X轴) X axis travel 700mm 950mm 1300mm 工作台前后行程（Z轴） Z axis travel 580mm 830mm 900mm 主轴箱上下行程（Y轴） Y axis travel 580mm 750mm 900mm 主轴中心线到工作台面距离 Distance from center of spindle to worktable 120～700mm 120～870mm 100～1000mm 主轴端面到工作台中心距离 Distance from spindle nose to center of worktable 120～780mm 170～1000mm 180～1080mm 主轴锥度 Spindle taper...
分类：
描述
数控系统：西门子、法那克、广数、华中等可选。
| 型号 | MODEL | LGHF 500 CNC | LGHF 630 CNC | LGHF 800 CNC |
| 产品编号 | Item No | W1550000 | W1563000 | W1580000 |
| 工作台尺寸（长x宽） | Worktable dimensions(LxW) | 500x500mm | 630x630mm | 800x800mm |
| 工作台数量 | Number of worktables | 1 | 1 | 1 |
| 工作台分度 | Worktable indexing | 1°x360 | 1°x360 | 1°x360 |
| T型槽尺寸（槽宽/间距/槽数） | T-slot | 18mm/100mm/5 | 22mm/125mm/5 | 22mm/160mm/5 |
| 工作台*大载荷 | Maximum load capacity of worktable | 500kg | 1000kg | 1500kg |
| 工作台左右行程（X轴) | X axis travel | 700mm | 950mm | 1300mm |
| 工作台前后行程（Z轴） | Z axis travel | 580mm | 830mm | 900mm |
| 主轴箱上下行程（Y轴） | Y axis travel | 580mm | 750mm | 900mm |
| 主轴中心线到工作台面距离 | Distance from center of spindle to worktable | 120～700mm | 120～870mm | 100～1000mm |
| 主轴端面到工作台中心距离 | Distance from spindle nose to center of worktable | 120～780mm | 170～1000mm | 180～1080mm |
| 主轴锥度 | Spindle taper | BT40 | BT50 | BT50 |
| 主轴*高转速 | Maximum spindle speed | 8000rpm | 6000rpm | 6000rpm |
| 快速移动速度（X、Y、Z） | rapid traveing(X、Y、Z) | 24000mm/min | 24000mm/min | 24000mm/min |
| 转台*大速度 | Maximum speed to table | 5r/min | 10r/min | 10r/min |
| 刀库容量 | Tool room capacity | 30 | 40 | 40 |
| 选刀方式 | Tool selection mode | random | random | random |
| *大刀具尺寸（直径x长度） | Maximum tool dimensions(diameter x length) | Φ77x320 (With adjacent tool) Φ130x320 | Φ125x350 (With adjacent tool) Φ250x350 | Φ125x350 (With adjacent tool) Φ250x350 |
| *大刀具重量 | Maximum tool weight | 8kg | 25kg | 25kg |
| 换刀时间（刀对刀） | Tool change time(tool to tool) | 2.5s | 5.5s | 5.5s |
| 机床重量 | G.W. | 12000kg | 14000kg | 18000kg |
| 定位精度 | Positioning precision | 0.01mm(Full range) | 0.012mm(Full range) | 0.012mm(Full range) |
| 重复定位精度 | Repeatability positioning precsion | 0.006mm(Full range) | 0.008mm(Full range) | 0.008mm(Full range) |
