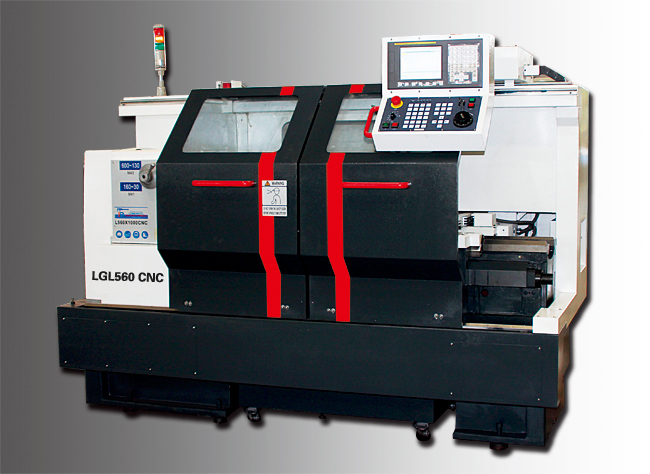

TYK560/TYK660型 数控车床
数控系统：华中系统、广数系统、法那克系统、西门子系统等可根据用户选配。 型号 Model TYK560 CNC x 1000/1500 TYK660 CNC x 1500/2000 产品编号 Code No. C1356000/C1356100 C1366000/C1366100 加工范围 CAPACITY 床身上*大工件回转直径 Swing over bed ø560mm ø660mm 拖板上*大工件回转直径 Swing over cross slide ø355mm ø440mm 两顶尖中心距 Admits between 1000mm/1450mm 1500mm 主轴 SPINDLE 主轴端部 Spindle nose D1-8 D1-8 主轴通孔直径 Spindle bore ø80mm ø105mm 主轴内孔锥度 Taper of spindle bore MT7 ø113(1:20) 主轴转速范围 Range of spindle speed 32-2000 rpm 15-1500 rpm 进给 FEEDS X轴行程 X-travel 250mm 370mm Z轴行程 Z-travel 1340mm 1460mm X轴快移速度 X rapid speed 3000mm/min 7500mm/min Z轴快移速度 Z rapid speed 6000mm/min 9000mm/min *小设定单位 Min. Input 0.001mm 0.001mm X...
分类：
描述
数控系统：华中系统、广数系统、法那克系统、西门子系统等可根据用户选配。
| 型号 | Model | TYK560 CNC x 1000/1500 | TYK660 CNC x 1500/2000 |
| 产品编号 | Code No. | C1356000/C1356100 | C1366000/C1366100 |
| 加工范围 | CAPACITY | ||
| 床身上*大工件回转直径 | Swing over bed | ø560mm | ø660mm |
| 拖板上*大工件回转直径 | Swing over cross slide | ø355mm | ø440mm |
| 两顶尖中心距 | Admits between | 1000mm/1450mm | 1500mm |
| 主轴 | SPINDLE | ||
| 主轴端部 | Spindle nose | D1-8 | D1-8 |
| 主轴通孔直径 | Spindle bore | ø80mm | ø105mm |
| 主轴内孔锥度 | Taper of spindle bore | MT7 | ø113(1:20) |
| 主轴转速范围 | Range of spindle speed | 32-2000 rpm | 15-1500 rpm |
| 进给 | FEEDS | ||
| X轴行程 | X-travel | 250mm | 370mm |
| Z轴行程 | Z-travel | 1340mm | 1460mm |
| X轴快移速度 | X rapid speed | 3000mm/min | 7500mm/min |
| Z轴快移速度 | Z rapid speed | 6000mm/min | 9000mm/min |
| *小设定单位 | Min. Input | 0.001mm | 0.001mm |
| X向定位精度 | X positioning accuracy | ±0.01mm | ±0.015mm |
| Z向定位精度 | Z positioning accuracy | ±0.015mm | ±0.02mm |
| X向重复定位精度 | X repositioning accuracy | ±0.006mm | ±0.006mm |
| Z向重复定位精度 | Z repositioning accuracy | ±0.01mm | ±0.01mm |
| 刀架工位数 | Nos. of tool position | 8 | 6 or 8 |
| 刀具*大截面 | Max.section of tool | 25x25mm | 32x32mm |
| 尾座 | TAILSTOCK | ||
| 尾座套筒直径 | Quill diameter | ø75mm | ø90mm |
| 尾座套筒行程 | Quill travel | ø180mm | ø235mm |
| 尾座套筒内孔锥度 | Quill taper | MT5 | MT5 |
| 电机 | MOTOR | ||
| 主电机功率 | Main motor power | 7.5KW | 7.5KW |
| 冷却泵功率 | Coolant pump power | 0.09KW | 0.09KW |
| 外形尺寸及重量 | DIMENSION AND WEIGHT | ||
| 外形尺寸（长x宽x高） | Overall dimension(LxWxH) | 3100x1220x1930mm | 3120x1900x1870mm |
| 包装箱尺寸（长x宽x高） | Packing size(LxWxH) | 3400x1400x2240mm | 3300x2300x2200mm |
| 净重/毛重 | NW/GW | 2350/2750kg | 2100/3600kg |
