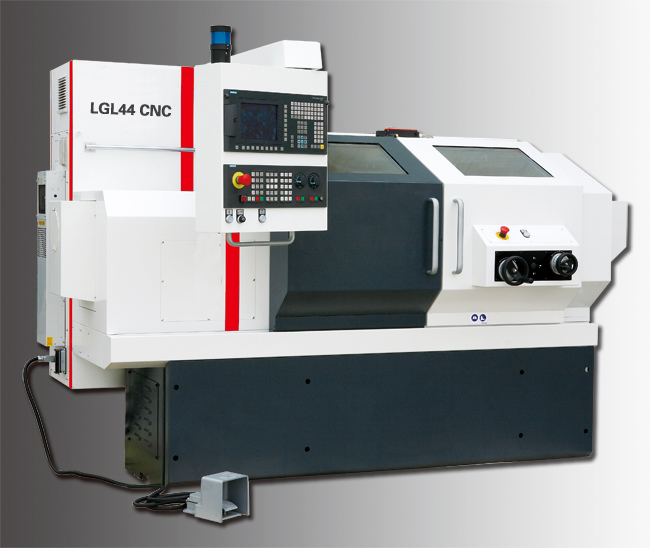

TYK44型 数控车床
数控系统：西门子系统、法那克系统、华中系统、广数系统等国产或进口系统可根据用户选配。 型号 Type TYK 44 CNC 产品编号 Item No C1304400 电气容量 Electrical connection 总电机功率 Total connection 18.5 kW 400 V ~50 Hz 主轴电机功率 Power of the spindle motor 8 kW (S1 mode 7kW) 冷却泵功率 Coolant pump 270 W 水箱容积 Tank capacity 99 L 液压系统 Hydraulic system 电机功率 Motor power 750 W 油箱容积 Tank capacity 50 L 加工范围 Machine data 主轴中心高 Centre height 223 mm 主轴中心宽度 Centre width 850 mm 拖板上*大工件回转直径 Turning Ø over cross slide ø240 mm 床身上*大工件回转直径 Turning Ø over lathe bed ø446 mm 马鞍上*大工件回转直径 Turning Ø in the bed bridge ø520 mm 主轴 Spindle 主轴转速 Spindle speed 3'000 rpm 主轴锥度 Spindle taper MT 6 主轴孔径 Spindle hole Ø 52 mm ...
分类：
描述
数控系统：西门子系统、法那克系统、华中系统、广数系统等国产或进口系统可根据用户选配。
| 型号 | Type | TYK 44 CNC |
| 产品编号 | Item No | C1304400 |
| 电气容量 | Electrical connection | |
| 总电机功率 | Total connection | 18.5 kW 400 V ~50 Hz |
| 主轴电机功率 | Power of the spindle motor | 8 kW (S1 mode 7kW) |
| 冷却泵功率 | Coolant pump | 270 W |
| 水箱容积 | Tank capacity | 99 L |
| 液压系统 | Hydraulic system | |
| 电机功率 | Motor power | 750 W |
| 油箱容积 | Tank capacity | 50 L |
| 加工范围 | Machine data | |
| 主轴中心高 | Centre height | 223 mm |
| 主轴中心宽度 | Centre width | 850 mm |
| 拖板上*大工件回转直径 | Turning Ø over cross slide | ø240 mm |
| 床身上*大工件回转直径 | Turning Ø over lathe bed | ø446 mm |
| 马鞍上*大工件回转直径 | Turning Ø in the bed bridge | ø520 mm |
| 主轴 | Spindle | |
| 主轴转速 | Spindle speed | 3'000 rpm |
| 主轴锥度 | Spindle taper | MT 6 |
| 主轴孔径 | Spindle hole | Ø 52 mm |
| 液压车床夹头 | Hydraulic lathe chuck | Ø 160 mm |
| 三爪卡盘规格 | Jaw chuck passage | Ø 40 mm |
| 主轴端部 | Spindle seat | Camlock ASA 2-5" |
| 换刀 | Tool changer | |
| 液压类型 | Hydraulic type | VDI 30 |
| 刀库数量 | Number of tools | 8 |
| 夹持刀具宽度×高度 | Seat height, seat width max. | 20 x 20 mm |
| 夹持刀具*大直径 | Seat diameter max. | ø25 mm |
| 精度 | Accuracy | |
| 重复定位精度 | Repeating accuracy | 0.005 mm |
| 定位精度 | Positioning accuracy | ± 0.005 mm |
| X轴 | X axis | |
| 行程 | Travel | 250 mm |
| 进给速度 | Feed speed | 15'000 mm/min |
| 滚珠丝杆螺距 | Ball screw | 25 mm × P5 mm × C3 |
| Z轴 | Z axis | |
| 行程 | Travel | 760 mm |
| 进给速度 | Feed speed | 15'000 mm/min |
| 滚珠丝杆螺距 | Ball screw | 40 mm × P5 mm × C3 |
| 尾座 | Tailstock | |
| 尾座套筒内孔锥度 | Tailstock seat | MT 4 |
| 尾座套筒尺寸 | Tailstock - sleeve diameter | 52 mm |
| 尾座套筒行程 | Tailstock - sleeve travel | 165 mm |
| 体积 | Dimensions | |
| 外形尺寸 | Length x Width x Height (open) | 2230x1580x1795 mm |
| 总重量 | Total weight | 2'100 kg |
